Automatismes pour portails / Automatismes pour portails battants / FROG / 001FROG-A
001FROG-A

001FROG-A

Motoréducteur enterré 230 V irréversible avec butée réglable du vantail en fermeture pour portails battants avec vantail ayant jusqu’à 3,5 m et 400 kg.

Catalogue
Brochure
Manuels et certifications

Longueur max. vantail (m)

3,5

2,5

2

Poids max. vantail (Kg)

400

600

800
  • 230 V
Motoréducteur ou automatisme avec encodeur.
Automatisation testée pour répondre aux normes européennes en matière de forces d’impact.
Motoréducteur 24 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Motoréducteur 36 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Motoréducteur 48 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Moteur à engrenages 120 V CA pour les marchés américains.
Motoréducteur 230 V AC.
Motoréducteur triphasé 230-400 V CA pour usage industriel. Offre un couple de démarrage supérieur.
Développé avec la technologie CONNECT pour la gestion numérique à distance par le biais d’une passerelle ou de façon locale à travers CAME KEY.
Produit préparé pour la carte enfichable 806SS-0040 de la série RIO System 2.0.
Produit compatible avec la technologie de connexion 2 fils CXN BUS.
Produit équipé de la technologie BRUSHLESS.
Conforme au règlement (UE) 2023/826.
De la villa à la copropriété, le système X1 est en mesure de satisfaire tous les besoins en termes de nombre de branches internes, de distances impliquées dans le système et de gestion des stations externes.
De la maison individuelle au grand complexe résidentiel, le système XIP allie simplicité d’installation et couverture longue distance. La gestion du contrôle d’accès et les services de conciergerie sont intégrés au système.
Le système IP360 utilise la distribution Ethernet comme principale structure de communication, garantissant une extension quasi infinie du système. Il surmonte toutes les limitations des interphones vidéo traditionnels et offre une liberté de configuration maximale.
Le système 4G permet d’établir une connexion avec le numéro appelé grâce au réseau 4G sur des distances illimitées. Idéal pour les applications où la pose de câbles est impossible, il permet l’installation d’appareils sans câblage, puisqu’une simple alimentation électrique suffit.
Le Système 200 se caractérise par sa grande polyvalence : toutes les fonctions du système sont réalisées par codage sur les deux mêmes conducteurs qui transportent le signal audio. De plus, le Système 200 est alimenté exclusivement en courant continu, ce qui garantit l’immunité aux bruits et aux ronflements.

001U1910ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4366

Dispositif de déblocage avec clé personnalisée et cylindre EURO-DIN.

2

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806LA-0040

Support pour fixation murale pour KRX.

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

2

4228003000

Câble pour antenne L = 5 m.

1

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001U1910ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4366

Dispositif de déblocage avec clé personnalisée et cylindre EURO-DIN.

2

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806LA-0040

Support pour fixation murale pour KRX.

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

2

4228003000

Câble pour antenne L = 5 m.

1

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

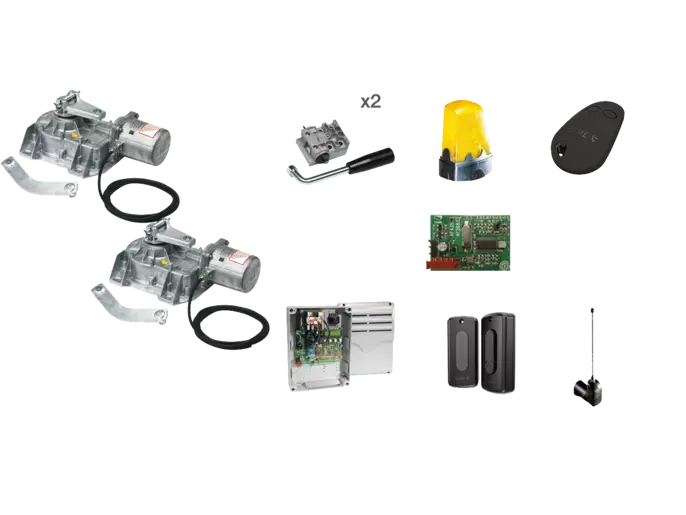

001U1913

Kit portails à 2 vantaux battants

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001KLED

Clignotant LED 120-230 V CA

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001TOP-A433N

Antenne accordée à 433,92 MHz.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001U1915

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

4228003000

Câble pour antenne L = 5 m.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001U1915

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

4228003000

Câble pour antenne L = 5 m.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001U1915

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

4228003000

Câble pour antenne L = 5 m.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001U1910ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4366

Dispositif de déblocage avec clé personnalisée et cylindre EURO-DIN.

2

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806LA-0040

Support pour fixation murale pour KRX.

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

2

4228003000

Câble pour antenne L = 5 m.

1

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001U1913

Kit portails à 2 vantaux battants

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001KLED

Clignotant LED 120-230 V CA

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001TOP-A433N

Antenne accordée à 433,92 MHz.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001U1913

Kit portails à 2 vantaux battants

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001KLED

Clignotant LED 120-230 V CA

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001TOP-A433N

Antenne accordée à 433,92 MHz.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001U1913

Kit portails à 2 vantaux battants

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001KLED

Clignotant LED 120-230 V CA

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001TOP-A433N

Antenne accordée à 433,92 MHz.

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

001U1901ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

001U1906ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4365

Dispositif de déblocage avec clé triangulaire.

2

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806TS-0300

Émetteur à code fixe à deux canaux à 433,92 MHz

1

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001U1901ML

Largeur de porte jusqu’à 3,5 m et poids jusqu’à 400 kg

001FROG-A

Motoréducteur enterré irréversible 230 V avec butée de vantail réglable pour portails battants jusqu’à 3,5 m et 400 kg

2

001FROG-CFN

Caisson de fondation en acier avec traitement par cataphorèse.

2

001A4364

Dispositif de déblocage avec clé à levier.

2

002ZA3P

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806LA-0020

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

Données techniques

Dato tecnico

Valore

Alimentation (V – 50/60 Hz)

230 AC

Alimentation moteur (V)

230 AC

Absorption (A)

1,9

Puissance (W)

460

Temps de manœuvre à 90° (s)

18

Intermittence/Fonctionnement (%)

30

Cycles/Heure

11

Température de fonctionnement (°C)

-20 ÷ +55

Thermoprotection moteur (°C)

150

Degré de protection (IP)

67
    Limites d’utilisation

    Longueur max. vantail (m)

    3,5

    2,5

    2

    Poids max. vantail (Kg)

    400

    600

    800

        Complétez votre solution

        Armoires de commande
        801QA-0110
        801QA-0110

        Armoire de commande multifonction version Basic, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, 2 entrées de sécurité et stockage pour jusqu’à 250 utilisateurs.

        • 230 V
        • CAME Connect
        • RIO System 2.0
        • Green Power
        801QA-0120
        801QA-0120

        Armoire de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 2 entrées de sécurité et stockage jusqu’à 250 utilisateurs.

        • 230 V
        • CAME Connect
        • Encodeur
        • RIO System 2.0
        • EN Tested
        • CXN BUS
        • Green Power
        801QA-0130
        801QA-0130

        Tableau de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage graphique de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 4 entrées de sécurité, minuterie pour programmation horaire et mémorisation jusqu’à 1000 utilisateurs.

        • 230 V
        • CAME Connect
        • Encodeur
        • RIO System 2.0
        • EN Tested
        • CXN BUS
        • Green Power
        Caisses de fondation
        001FROG-CFNI
        001FROG-CFNI

        Caisse de fondation en acier AISI 304, avec levier de fixation, étrier de fixation au portail, fentes de fixation sur colonne et vis de réglage du point de fin de course d’ouverture.

        001FROG-CFN
        001FROG-CFN

        Caisse de fondation en acier traité par cataphorèse, avec levier de fixation, étrier de fixation au portail, fentes de fixation sur colonne et vis de réglage du point de fin de course d’ouverture.

        Déverrouillage des appareils
        801XA-0030
        801XA-0030

        Dispositif de déblocage avec clé personnalisée et cylindre EURO-DIN doté d’un système anti-blocage serrure.

        001A4365
        001A4365

        Dispositif de déblocage avec clé triangulaire.

        001A4364
        001A4364

        Dispositif de déblocage avec clé à levier.

        001LOCK82
        001LOCK82

        Serrure de verrouillage électrique à double cylindre (intérieur et extérieur).

        001LOCK81
        001LOCK81

        Serrure de verrouillage électrique à cylindre simple (intérieur).

        Appareils de transmission
        001A4370
        001A4370

        Levier de transmission pour des ouvertures jusqu’à 140°.

        001FL-180
        001FL-180

        Levier de transmission à chaîne pour des ouvertures jusqu’à 180° et des vantaux d’une largeur de 2 m maximum.

        Produits connexes

        TTS
        TTS

        Radiocommande au design élégant et raffiné

        BKV
        BKV

        Solution pour grands portails coulissants jusqu’à 2 500 kg, 36 V

        GARD GT4
        GARD GT4

        Barrière automatique pour passages jusqu’à 5 m de large

        TOP
        TOP

        Émetteurs à code fixe ou à code tournant
