Automatismes pour portails / Automatismes pour portails battants / FAST / 001FA70230
001FA70230

001FA70230

Motoréducteur 230 V irréversible avec bras articulé de transmission pour portails battants avec C Max. 200 mm avec vantail jusqu’à 2,3 m et 200 kg.

Catalogue
Brochure
Manuels et certifications

Longueur max. vantail (m)

2,3

2

1,5

1

Poids max. vantail (Kg)

200

215

250

300
  • 230 V
Motoréducteur ou automatisme avec encodeur.
Automatisation testée pour répondre aux normes européennes en matière de forces d’impact.
Motoréducteur 24 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Motoréducteur 36 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Motoréducteur 48 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.
Moteur à engrenages 120 V CA pour les marchés américains.
Motoréducteur 230 V AC.
Motoréducteur triphasé 230-400 V CA pour usage industriel. Offre un couple de démarrage supérieur.
Développé avec la technologie CONNECT pour la gestion numérique à distance par le biais d’une passerelle ou de façon locale à travers CAME KEY.
Produit préparé pour la carte enfichable 806SS-0040 de la série RIO System 2.0.
Produit compatible avec la technologie de connexion 2 fils CXN BUS.
Produit équipé de la technologie BRUSHLESS.
Conforme au règlement (UE) 2023/826.
De la villa à la copropriété, le système X1 est en mesure de satisfaire tous les besoins en termes de nombre de branches internes, de distances impliquées dans le système et de gestion des stations externes.
De la maison individuelle au grand complexe résidentiel, le système XIP allie simplicité d’installation et couverture longue distance. La gestion du contrôle d’accès et les services de conciergerie sont intégrés au système.
Le système IP360 utilise la distribution Ethernet comme principale structure de communication, garantissant une extension quasi infinie du système. Il surmonte toutes les limitations des interphones vidéo traditionnels et offre une liberté de configuration maximale.
Le système 4G permet d’établir une connexion avec le numéro appelé grâce au réseau 4G sur des distances illimitées. Idéal pour les applications où la pose de câbles est impossible, il permet l’installation d’appareils sans câblage, puisqu’une simple alimentation électrique suffit.
Le Système 200 se caractérise par sa grande polyvalence : toutes les fonctions du système sont réalisées par codage sur les deux mêmes conducteurs qui transportent le signal audio. De plus, le Système 200 est alimenté exclusivement en courant continu, ce qui garantit l’immunité aux bruits et aux ronflements.

001U1872

Largeur de porte jusqu’à 2,3 m et poids jusqu’à 200 kg

001FA70230CB

Motoréducteur irréversible 230 V avec carte électronique et bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001FA70230

Motoréducteur irréversible 230 V à bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001KLED

Clignotant LED 120-230 V CA

1

001KIAROS

Support pour fixation murale.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

001U1858

001FA70230CB + 001FA70230 – 230 VAC

001U1872

Largeur de porte jusqu’à 2,3 m et poids jusqu’à 200 kg

001FA70230CB

Motoréducteur irréversible 230 V avec carte électronique et bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001FA70230

Motoréducteur irréversible 230 V à bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001KLED

Clignotant LED 120-230 V CA

1

001KIAROS

Support pour fixation murale.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

001U1872

Largeur de porte jusqu’à 2,3 m et poids jusqu’à 200 kg

001FA70230CB

Motoréducteur irréversible 230 V avec carte électronique et bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001FA70230

Motoréducteur irréversible 230 V à bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001KLED

Clignotant LED 120-230 V CA

1

001KIAROS

Support pour fixation murale.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

001U1872

Largeur de porte jusqu’à 2,3 m et poids jusqu’à 200 kg

001FA70230CB

Motoréducteur irréversible 230 V avec carte électronique et bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001FA70230

Motoréducteur irréversible 230 V à bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

001KLED

Clignotant LED 120-230 V CA

1

001KIAROS

Support pour fixation murale.

1

806TS-0310

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

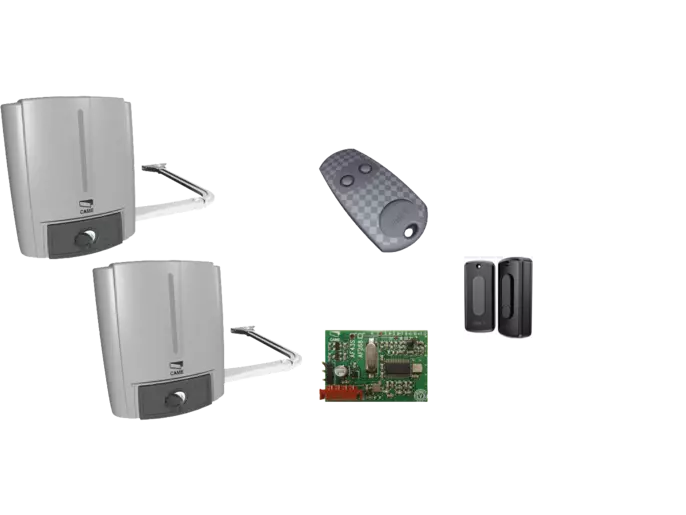

8K01MB-014

Kit portails à 2 vantaux battants

001FA70230CB

Motoréducteur irréversible 230 V avec carte électronique et bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001FA70230

Motoréducteur irréversible 230 V à bras articulé pour portails battants jusqu’à 2,3 m et 200 kg

1

001AF43S

Carte radiofréquence à 433,92 MHz enfichable.

1

001DIR10

Paire de photocellules extérieures 12 – 24 V AC – DC

1

806TS-0270

Émetteur à code tournant à quatre canaux à 433,92 MHz

1

Données techniques

Dato tecnico

Valore

Alimentation (V – 50/60 Hz)

230 AC

Alimentation moteur (V)

230 AC

Absorption (A)

1,4

Puissance (W)

160

Temps de manœuvre à 90° (s)

15

Intermittence/Fonctionnement (%)

30

Température de fonctionnement (°C)

-20 ÷ +55

Thermoprotection moteur (°C)

150

Degré de protection (IP)

54
    Limites d’utilisation

    Longueur max. vantail (m)

    2,3

    2

    1,5

    1

    Poids max. vantail (Kg)

    200

    215

    250

    300

        Complétez votre solution

        Armoires de commande
        801QA-0110
        801QA-0110

        Armoire de commande multifonction version Basic, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, 2 entrées de sécurité et stockage pour jusqu’à 250 utilisateurs.

        • 230 V
        • CAME Connect
        • RIO System 2.0
        • Green Power
        801QA-0120
        801QA-0120

        Armoire de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 2 entrées de sécurité et stockage jusqu’à 250 utilisateurs.

        • 230 V
        • CAME Connect
        • Encodeur
        • RIO System 2.0
        • EN Tested
        • CXN BUS
        • Green Power
        801QA-0130
        801QA-0130

        Tableau de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage graphique de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 4 entrées de sécurité, minuterie pour programmation horaire et mémorisation jusqu’à 1000 utilisateurs.

        • 230 V
        • CAME Connect
        • Encodeur
        • RIO System 2.0
        • EN Tested
        • CXN BUS
        • Green Power
        Déverrouillage des appareils
        001H3000
        001H3000

        Boîtier pour déblocage à distance avec clé personnalisée équipée d’une poignée de déblocage à câble et d’un bouton de commande. Longueur câble L = 5 m.

        • 230 V
        001LOCK82
        001LOCK82

        Serrure de verrouillage électrique à double cylindre (intérieur et extérieur).

        001LOCK81
        001LOCK81

        Serrure de verrouillage électrique à cylindre simple (intérieur).

        Appareils de transmission
        801XC-0070
        801XC-0070

        Bras articulé pour augmentation C max jusqu’à 300 mm.

        001STYLO-BD
        001STYLO-BD

        Bras droit de transmission et glissière avec butées mécaniques en ouverture.
