Automatismes pour portails / Automatismes pour portails battants / ATS / 801MP-0050

801MP-0050

801MP-0050

ATS30AGS

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm avec des vantaux jusqu’à 3 m et un poids de 400 kg. Couleur gris RAL7024.

Manuels et certifications

Longueur max. vantail (m)	3	2,5	2
Poids max. vantail (Kg)	400	600	800

230 V

Motoréducteur ou automatisme avec encodeur.

Automatisation testée pour répondre aux normes européennes en matière de forces d’impact.

Motoréducteur 24 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Motoréducteur 36 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Motoréducteur 48 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Moteur à engrenages 120 V CA pour les marchés américains.

Motoréducteur 230 V AC.

Motoréducteur triphasé 230-400 V CA pour usage industriel. Offre un couple de démarrage supérieur.

Développé avec la technologie CONNECT pour la gestion numérique à distance par le biais d’une passerelle ou de façon locale à travers CAME KEY.

Produit préparé pour la carte enfichable 806SS-0040 de la série RIO System 2.0.

Produit compatible avec la technologie de connexion 2 fils CXN BUS.

Produit équipé de la technologie BRUSHLESS.

Conforme au règlement (UE) 2023/826.

De la villa à la copropriété, le système X1 est en mesure de satisfaire tous les besoins en termes de nombre de branches internes, de distances impliquées dans le système et de gestion des stations externes.

De la maison individuelle au grand complexe résidentiel, le système XIP allie simplicité d’installation et couverture longue distance. La gestion du contrôle d’accès et les services de conciergerie sont intégrés au système.

Le système IP360 utilise la distribution Ethernet comme principale structure de communication, garantissant une extension quasi infinie du système. Il surmonte toutes les limitations des interphones vidéo traditionnels et offre une liberté de configuration maximale.

Le système 4G permet d’établir une connexion avec le numéro appelé grâce au réseau 4G sur des distances illimitées. Idéal pour les applications où la pose de câbles est impossible, il permet l’installation d’appareils sans câblage, puisqu’une simple alimentation électrique suffit.

Le Système 200 se caractérise par sa grande polyvalence : toutes les fonctions du système sont réalisées par codage sur les deux mêmes conducteurs qui transportent le signal audio. De plus, le Système 200 est alimenté exclusivement en courant continu, ce qui garantit l’immunité aux bruits et aux ronflements.

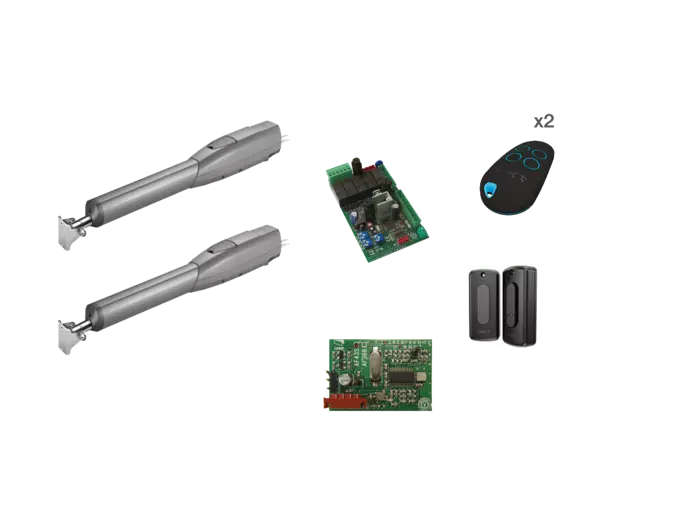

8K01MP-028

Kit portails à 2 vantaux battants

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm jusqu’à 3 m et 400 kg.

2

Tableau de commande pour portails battants à deux vantaux

1

Carte radiofréquence à 433,92 MHz enfichable.

1

Émetteur à code tournant à quatre canaux à 433,92 MHz

2

Paire de photocellules extérieures 12 – 24 V AC – DC

1

8K01MP-023

Largeur de porte jusqu’à 3 m et poids jusqu’à 400 kg

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm jusqu’à 3 m et 400 kg.

2

Carte radiofréquence à 433,92 MHz enfichable.

1

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

Clignotant LED 120-230 V CA

1

Support pour fixation murale.

1

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

Paire de photocellules extérieures 12 – 24 V AC – DC

1

8K01MP-023

Largeur de porte jusqu’à 3 m et poids jusqu’à 400 kg

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm jusqu’à 3 m et 400 kg.

2

Carte radiofréquence à 433,92 MHz enfichable.

1

Émetteur à quatre canaux à code fixe à 433,92 MHz

1

Clignotant LED 120-230 V CA

1

Support pour fixation murale.

1

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

Paire de photocellules extérieures 12 – 24 V AC – DC

1

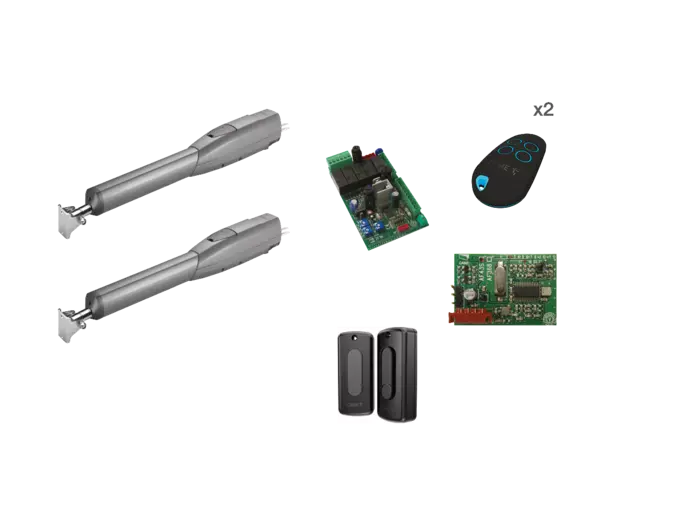

8K01MP-025

Kit portails à 2 vantaux battants

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm jusqu’à 3 m et 400 kg.

2

Tableau de commande pour portails battants à deux vantaux

1

Paire de photocellules extérieures 12 – 24 V AC – DC

1

Émetteur à code tournant à quatre canaux à 433,92 MHz

2

Carte radiofréquence à 433,92 MHz enfichable.

1

8K01MP-026

Largeur de porte jusqu’à 3 m et poids jusqu’à 400 kg

Motoréducteur télescopique irréversible 230 V pour portails battants avec C Max. 200 mm jusqu’à 3 m et 400 kg.

1

Motoréducteur télescopique irréversible 230 V avec prédisposition de déclenchement à distance jusqu’à 3 m et 400 kg. Gris RAL7024

1

Carte radiofréquence à 433,92 MHz enfichable.

1

Émetteur à code tournant à quatre canaux à 433,92 MHz

2

Support pour fixation murale pour KRX.

1

Feu clignotant LED avec alimentation de 24 V AC – DC jusqu’à 230 V AC

1

Armoire de commande multifonction pour portails battants à deux vantaux avec fin de course et gestion de vitesse

1

Paire de photocellules extérieures 12 – 24 V AC – DC

1

Câble pour antenne L = 5 m.

1

Données techniques

Dato tecnico	Valore
Alimentation moteur (V)	230 AC
Absorption (A)	1
Puissance (W)	250
Temps de manœuvre à 90° (s)	15
Cycles/Heure	20
Poussée (N)	400 ÷ 3000
Température de fonctionnement (°C)	-20 ÷ +55
Thermoprotection moteur (°C)	150
Degré de protection (IP)	54

Limites d’utilisation

Longueur max. vantail (m)	3	2,5	2
Poids max. vantail (Kg)	400	600	800

Complétez votre solution

Armoires de commande

801QA-0110

801QA-0110

Armoire de commande multifonction version Basic, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, 2 entrées de sécurité et stockage pour jusqu’à 250 utilisateurs.

230 V
CAME Connect
RIO System 2.0
Green Power

801QA-0120

801QA-0120

Armoire de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 2 entrées de sécurité et stockage jusqu’à 250 utilisateurs.

230 V
CAME Connect
Encodeur
RIO System 2.0
EN Tested
CXN BUS
Green Power

801QA-0130

801QA-0130

Tableau de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage graphique de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 4 entrées de sécurité, minuterie pour programmation horaire et mémorisation jusqu’à 1000 utilisateurs.

230 V
CAME Connect
Encodeur
RIO System 2.0
EN Tested
CXN BUS
Green Power

Déverrouillage des appareils

001LOCK82

001LOCK82

Serrure de verrouillage électrique à double cylindre (intérieur et extérieur).

001LOCK81

001LOCK81

Serrure de verrouillage électrique à cylindre simple (intérieur).

Produits connexes

TOP

TOP

Émetteurs à code fixe ou à code tournant

DLX

DLX

Photocellules infrarouges carrées

DXR

DXR

Photocellules infrarouges rectangulaires orientables

EDG

EDG

Bords sensibles résistifs
