NEW ATI

NEW ATI

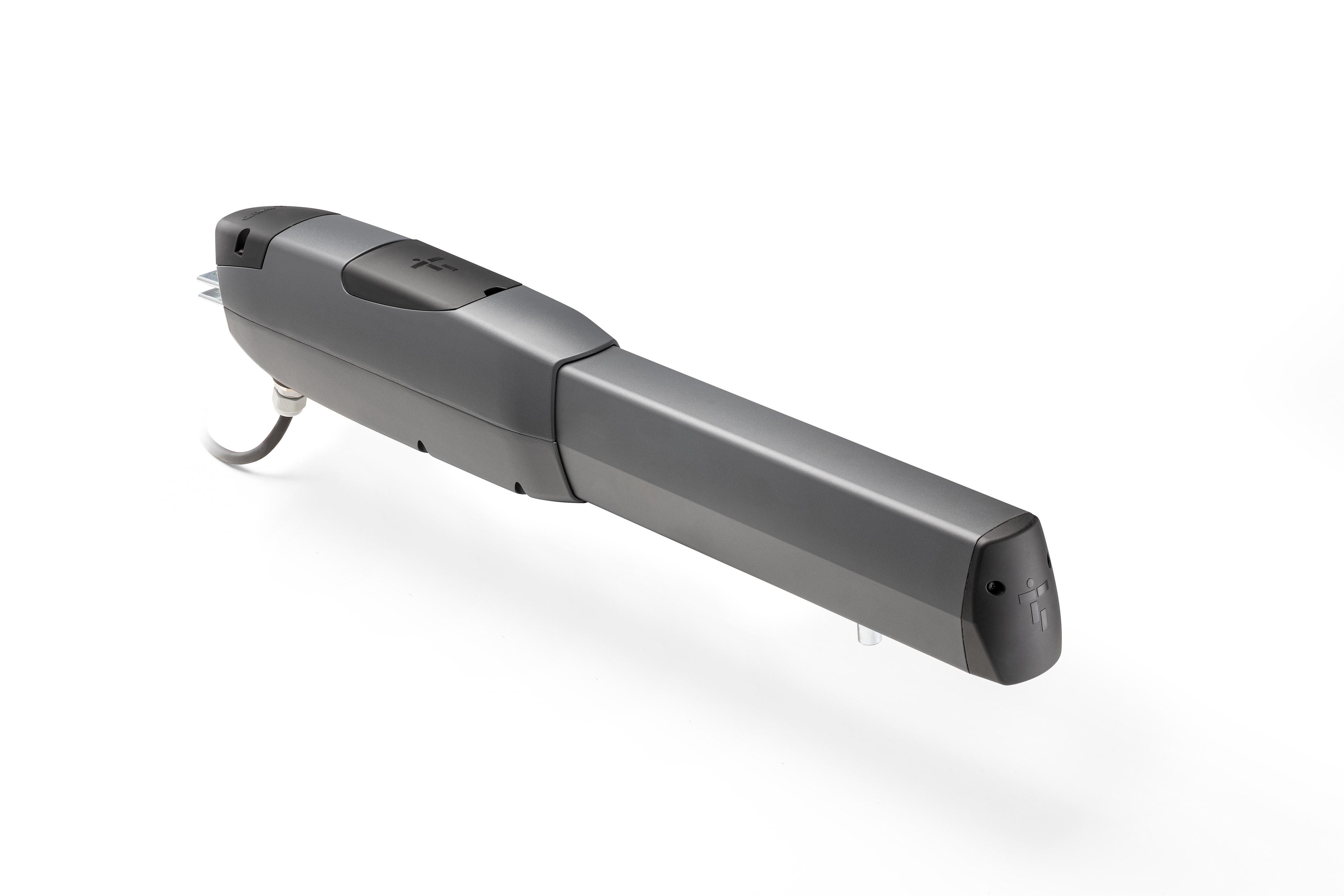

  • Moteur 230 V et 24 V pour portails battants destinés à des installations résidentielles et industrielles avec C-Max jusqu’à 155 mm et portails jusqu’à 5 m ou 1000 kg. Les nouveaux moteurs ATI sont conçus pour ouvrir un portail en 13 secondes maximum par 90°. Ils se caractérisent par un design moderne et robuste, grâce à leur corps en aluminium moulé sous pression et à un système de transmission à vis sans fin avec réducteur planétaire, qui garantit d’excellentes performances avec une poussée pouvant atteindre 4000 N.
Catalogue
Brochure
En savoir plus
Vidéo

Longueur max. vantail

Poids max. vantail

Utilisation

C Max.

Jusqu’à 5 m

Jusqu’à 1000 kg

Service intensif

155 mm

Notre gamme

Caractéristiques principales

  • Ouverture plus rapide avec des modèles rapides équipés de la technologie d’encodeur.
  • Les versions 24 V DC offrent une connexion simplifiée à trois fils pour le moteur et le codeur.
  • Motoréducteur planétaire irréversible avec poussée jusqu’à 4000 N.
  • Design moderne avec boîtier en aluminium moulé sous pression et butées mécaniques intégrées.
  • Support arrière pré-percé et pré-soudé pour diverses solutions d’installation.

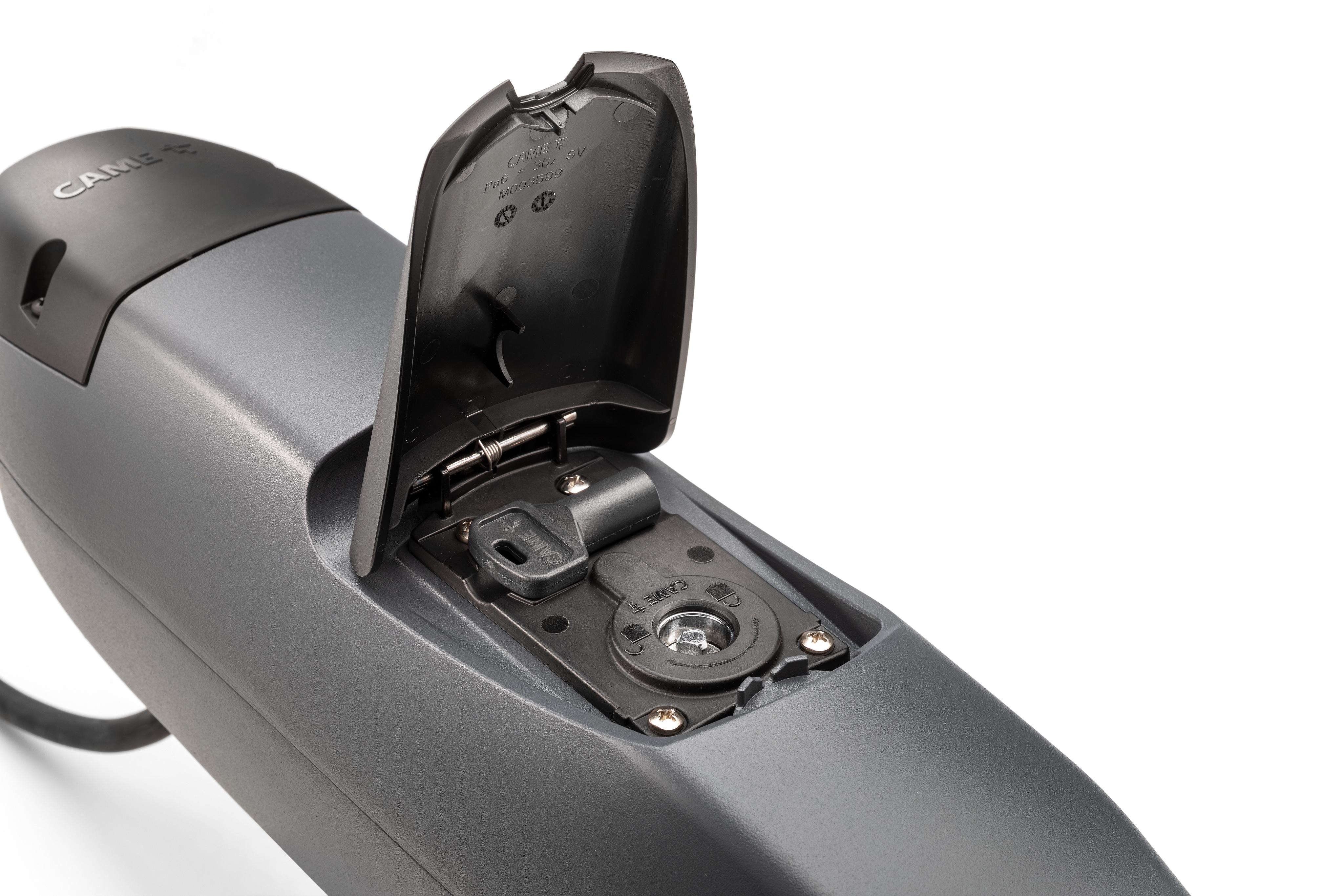

  • Système de déverrouillage avec clé trilobe ou système de déverrouillage à distance disponible en option.
  • Système de fonctionnement sur batterie en cas de panne de courant, sur les versions 24 V DC.
  • Développé avec la technologie CONNECT pour la gestion à distance via passerelle ou CAME KEY.

Polyvalente

Polyvalente

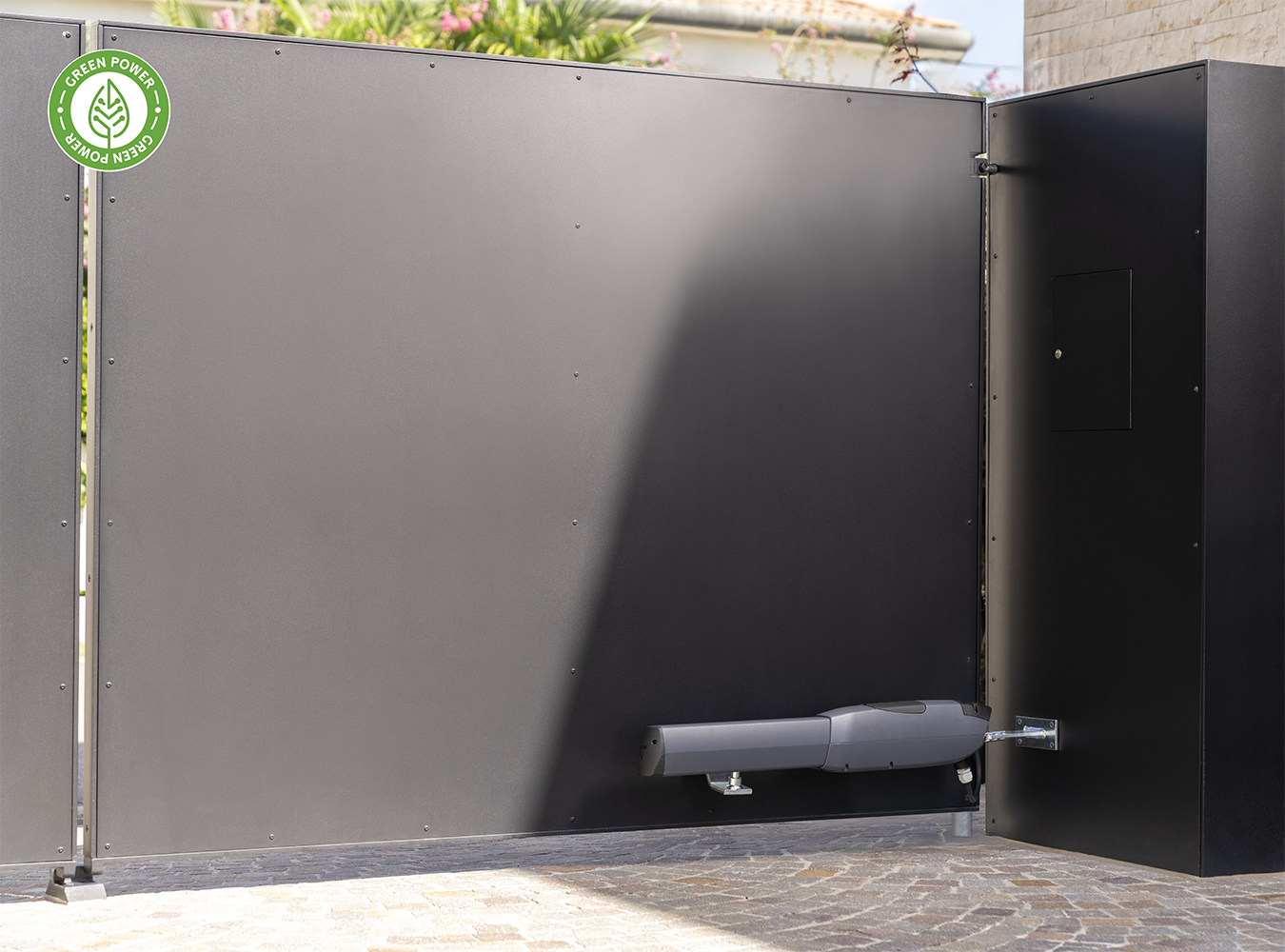

ATI est la solution idéale pour tout environnement résidentiel ou industriel, grâce à sa version pour portails jusqu’à 5 mètres de large, idéale même pour les grands portails. Grâce à sa conception, il peut être installé sur des poteaux de différentes formes et des poteaux C-MAX jusqu’à 155 millimètres.

Installation simple

Installation simple

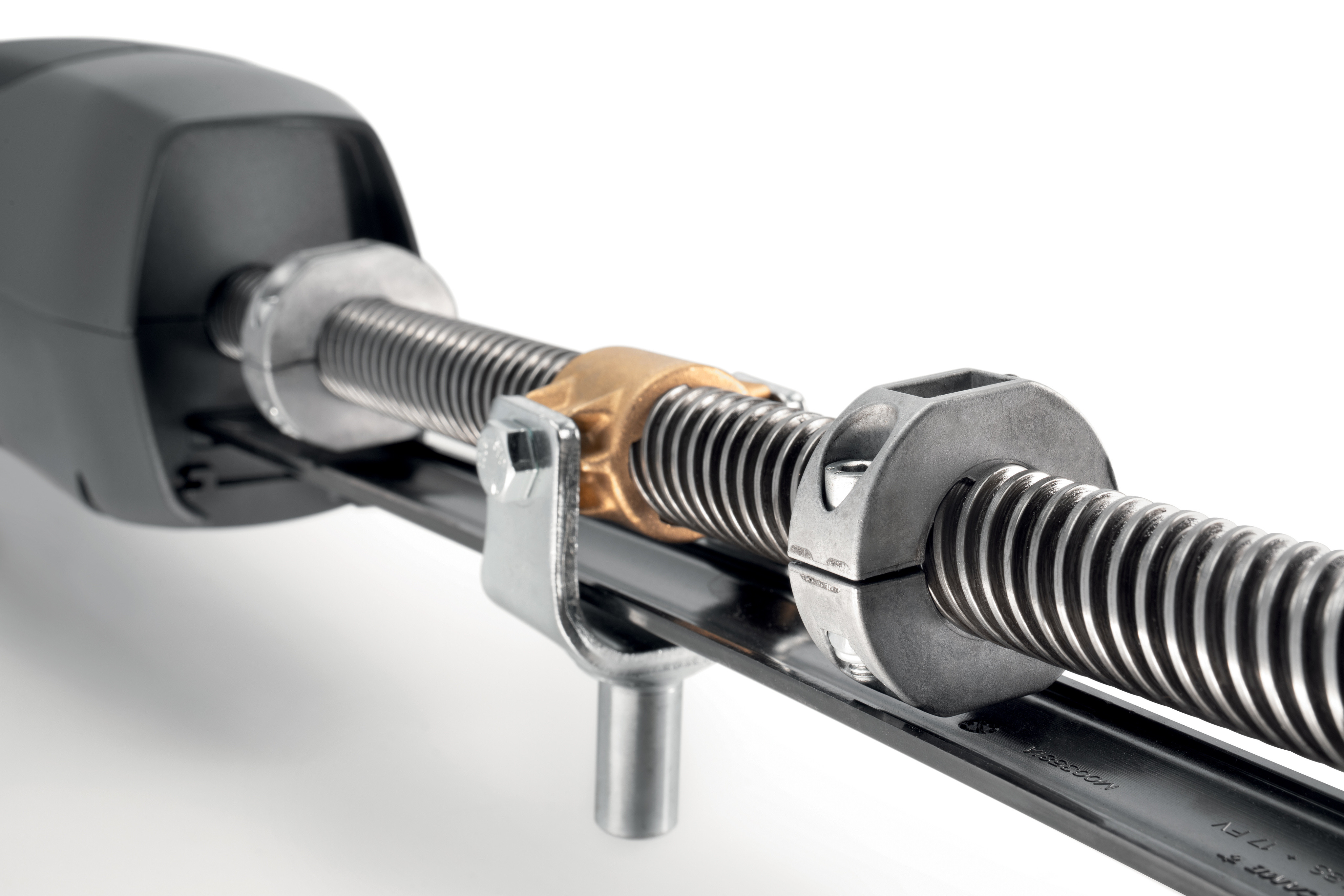

Les fins de course mécaniques robustes sont rapides et faciles à régler. Les éléments métalliques placés directement sur la vis sans fin permettent un réglage précis du point d’ouverture ou de fermeture maximal, garantissant une fiabilité optimale. L’utilisation est extrêmement simple et rapide : il suffit de retirer le boîtier en aluminium et de fixer les fins de course dans la position souhaitée.

Sécurité et performance

Sécurité et performance

La nouvelle gamme ATI est rigoureusement testée pour répondre à la norme européenne EN 12453, qui garantit le respect des exigences de sécurité et de performance des systèmes de fermeture automatique en interaction avec les personnes. Cette norme assure une protection robuste des utilisateurs en régulant les forces d’impact.

CAME CONNECT Prêt

CAME CONNECT Prêt

Cet automatisme est compatible avec CAME CONNECT, permettant une connexion au Cloud via une passerelle Ethernet, Wi-Fi ou GSM. CAME CONNECT offre des avantages significatifs aux installateurs comme aux utilisateurs finaux. Les installateurs peuvent utiliser l’application CAME SetUp Pro pour configurer et surveiller les systèmes localement ou à distance, pour une maintenance et un dépannage en temps réel, permettant ainsi une intervention rapide en cas de besoin. Les utilisateurs finaux bénéficient d’un contrôle et d’une simplicité d’utilisation grâce à l’application CAME Automation, leur permettant d’accéder à leur automatisme où qu’ils soient.

Découvrez CAME CONNECTAccéder aux passerelles

Limites d’utilisation

Modèles Longueur max. vantail (m) Poids max. vantail (Kg) Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Longueur / poids max. de la porte Ouverture max. vantail (°) Superficie max. de la porte (m²) Force de traction max. (N) H max. porte (m) – prise directe H max. porte (m) – transmission par chaîne H max. vantail (m) – portes coulissantes Longueur / Poids max. (porte simple) Longueur / Poids max. (porte simple) Longueur / Poids max. (porte battante) Longueur / Poids max. (porte battante) Largeur maximum du passage (m) Portée radio max. (m) Portée infrarouge max. (m) Largeur max. place de parking (m)
801MP-0190 3 800 2 m / 800 kg 2,5 m / 600 kg 3 m / 400 kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg
801MP-0200 5 1000 2 m / 1000 kg 2,5 m / 800 kg 3 m / 600 kg 4 m / 500 kg 5 m / 400 kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg
801MP-0210 3 800 2 m / 800 kg 2,5 m / 600 kg 3 m / 400 kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg
801MP-0220 5 1000 2 m / 1000 kg 2,5 m / 800 kg 3 m / 600 kg 4 m / 500 kg 5 m / 400 kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg m / kg

    Données techniques

    Modèles Alimentation (V) Alimentation moteur (V) Puissance (W) Consommation en mode veille (W) Consommation de courant (A) Consommation de courant max. (A) Alimentation max. (V) Consommation de courant à 24 V (mA) Tours couronne (T/M) Intermittence/Fonctionnement (%) Force (N) Vitesse de manœuvre maximale (m/min) Temps de manœuvre à 90° (s) Zyklen/Stunde Vitesse de manœuvre (m/min) Module pignon Rapport de réduction (i) Degré de protection IP Température de fonctionnement (°C) Température de stockage (°C) Thermoprotection moteur (°C) Longueur (mm) Dimensions du colis (mm) Poids (Kg) Couple (Nm) Vitesse de rotation (tours/min) Poids soulevé (kg)* Durée de fonctionnement (min) Combinaisons Fréquence du signal radio (MHz) Piles Matériau Fréquence radio Bluetooth (GHz) Vitesse max. périphérique du vantail (m/min) Normes de produits Conformité aux directives Consommation de courant max. (mA) Standard Wireless Matériau boîtier Humidité relative en fonctionnement (%) Précision lecture température (°C)
    801MP-0190 230 AC 50/60 Hz 220 1,1 400 ÷ 4000 13 54 -20 ÷ +55 ÷ ÷ 150 775 8.5 x
    801MP-0200 230 AC 50/60 Hz 220 1,1 400 ÷ 4000 19 54 -20 ÷ +55 ÷ ÷ 150 975 8.5 x

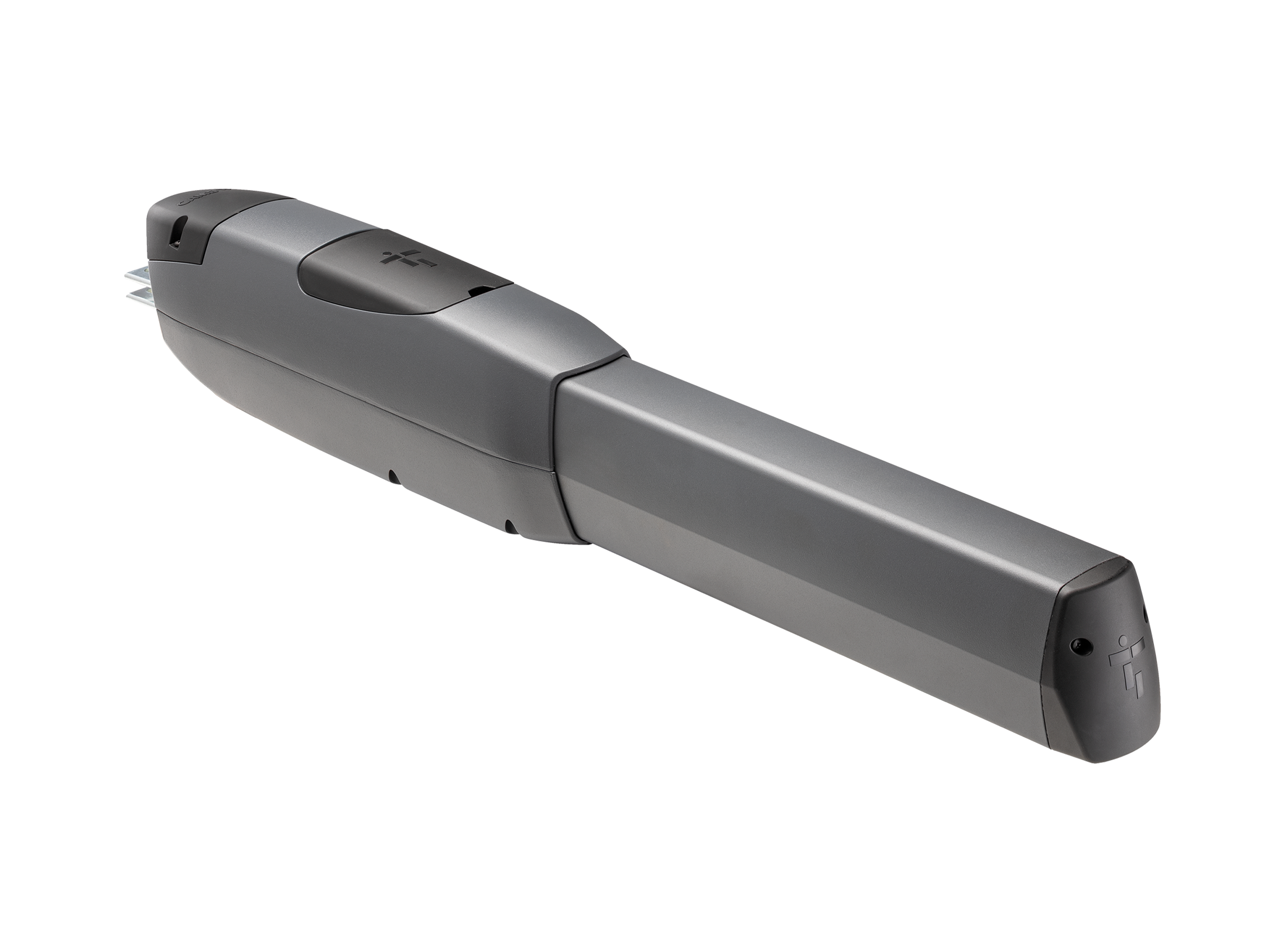

    801MP-0210 24 DC 100 8 400 ÷ 4000 13 54 -20 ÷ +55 ÷ ÷ 775 8.5 x

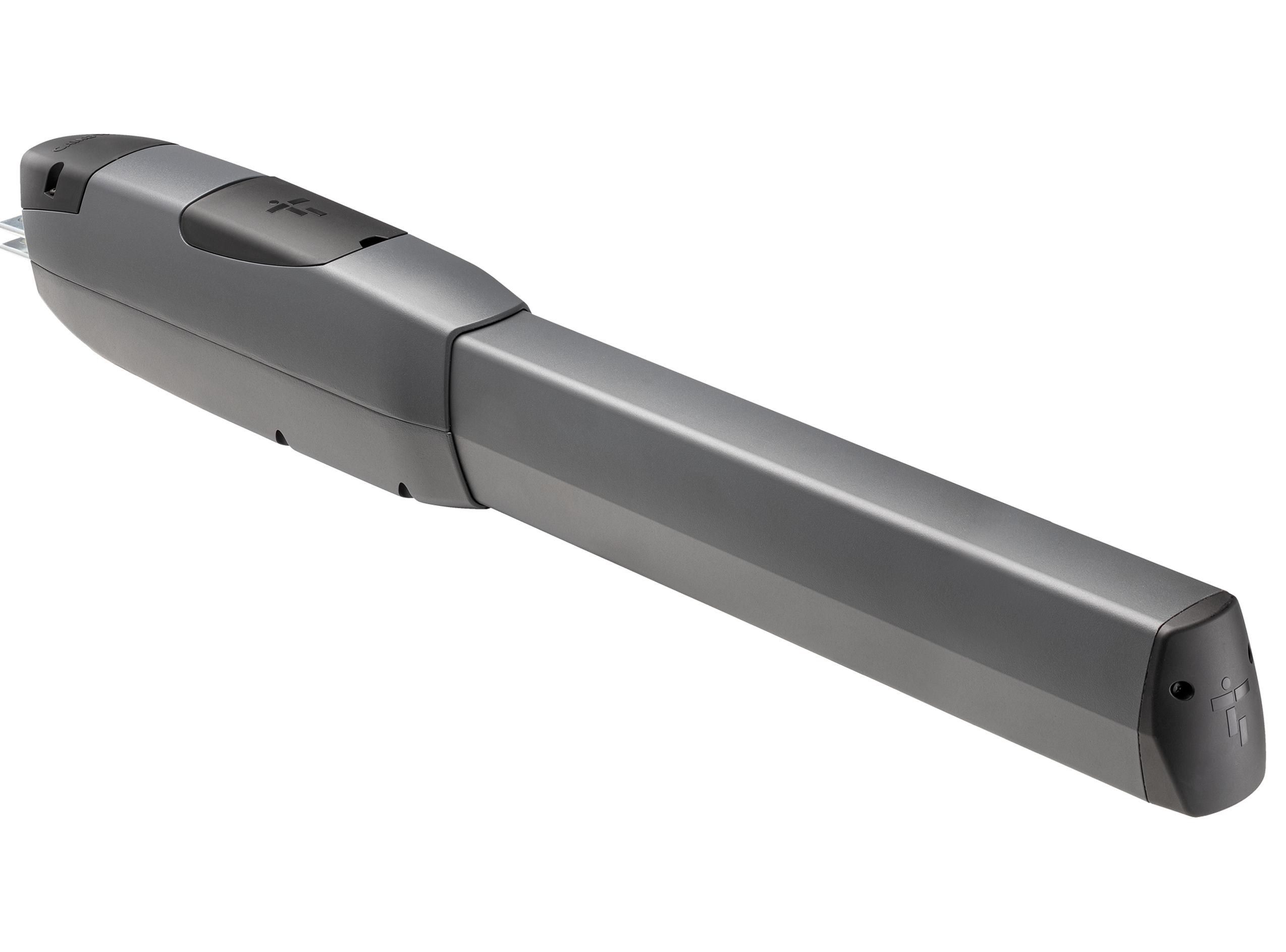

    801MP-0220 24 DC 100 8 400 ÷ 4000 19 54 -20 ÷ +55 ÷ ÷ 975 8.5 x
