GLAVNE ZNAČAJKE

  • Motoreduktor na 24 V DC idealan je kad se želi osigurati intenzivna uporaba prolaza.
  • Linearan dizajn s kućištem od pocinčanog čelika s hrapavom završnom obradom RAL 2004.
  • Dostupno i kao izvedba od čelika AISI 304 (art. G3751 - G6501).

Idealno rješenje za stambene zgrade i industrijske objekte

  • Max. širina korisnog prolaza (m)2,5
  • Max. širina korisnog prolaza (m)3,75
  • Max. širina korisnog prolaza (m)3,75
  • Max. širina korisnog prolaza (m)6,5
  • Max. širina korisnog prolaza (m)6,5
  • Max. širina korisnog prolaza (m)4
  • Max. širina korisnog prolaza (m)6
  • Max. širina korisnog prolaza (m)4
  • Max. širina korisnog prolaza (m)6,5
  • Max. širina korisnog prolaza (m)3,75
  • Max. širina korisnog prolaza (m)6,5
MODELI G2500 24v--G3750 24v--G3751 24v--G6500 24v--G6501 24v--G4000 24v--G6000 24v--G4010 24v--G6010 24v--G4001 24v--G6001
Stupanj zaštite (IP) 54 54 54 54 54 54 54 54 54 54 54
Napajanje (V - 50/60 Hz) 230 AC 230 AC 230 AC 230 AC 230 AC 230 AC 230 AC 120 AC 120 AC 230 AC 230 AC
Napajanje motora (V) 230 AC 50/60 Hz 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC
Apsorpcija (A) 1 max. 15 max. 15 max. 15 max. 15 max. 15 max. 15 max. 15 max. 15 max. 15 max. 15
Snaga (W) 120 300 300 300 300 300 300 300 300 300 300
Vrijeme otvaranja na 90° (s) 4 2 ÷ 6 2 ÷ 6 4 ÷ 8 4 ÷ 8 2 ÷ 6 4 ÷ 8 4 ÷ 8 4 ÷ 8 2 ÷ 6 4 ÷ 8
Intermitencija/rad (%) 30 INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD INTENZIVAN RAD
Okretni moment (Nm) 70 200 200 600 600 200 600 600 600 200 600
Radna temperatura (°C) -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55
Toplinska zaštita motora (°C) 150 - - - - - - - - - -

NAŠ ASORTIMAN

Rampe s motoreduktorom na 230 V AC i ugrađenom upravljačkom kutijom

001G2500

Rampa od pocinčanog i lakiranog čelika.

Download FASCICOLO G2500 MULTI4 A4 (IT, EN, FR, RU)

    Rampe s motoreduktorom na 24 V DC i s ugrađenom upravljačkom kutijom

    001G3750

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

    Download FASCICOLO G3750/G3751 MULTI04 A4 (IT,EN, FR, RU)
    Download Dichiarazione di Conformità - G3750 ( )

    001G3751

    Rampa od satiniranog čelika AISI 304, pripremljena za dodatnu opremu.

    Download FASCICOLO G3750/G3751 MULTI04 A4 (IT,EN, FR, RU)

    001G6500

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

    Download FASCICOLO G6500 / G6501 MULTI (IT, EN, FR, RU)

    001G6501

    Rampa od satiniranog čelika AISI 304, pripremljena za dodatnu opremu.

    Download FASCICOLO G6500 / G6501 MULTI (IT, EN, FR, RU)

    001G4000

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

    Download FASCICOLO GARD SX-DX MULTI4A A3 (IT, EN, FR, RU)
    Download FASCICOLO G4000 / G4001 MULTI 4 A4 (IT, EN, FR, RU)
    Download Dichiarazione di Conformità - G4000 ( )

    001G6000

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

    Download FASCICOLO GARD SX-DX MULTI4A A3 (IT, EN, FR, RU)
    Download FASCICOLO G6000 / G6001 MULTI4 A4 (IT, EN, FR, RU)
    Download Dichiarazione di Conformità - G6000 ( )

    Rampe na 120 V AC s motoreduktorom na 24 V DC i s ugrađenom upravljačkom kutijom

    001G4010

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu. Rampa sadrži opruge za balansiranje (kom. 1 art. 001G04060).

    Download FASCICOLO GARD SX-DX MULTI4A A3 (IT, EN, FR, RU)
    Download FASCICOLO G4000 / G4001 MULTI 4 A4 (IT, EN, FR, RU)
    Download Dichiarazione di Conformità - G4010 ( )

    001G6010

    Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu. Rampa sadrži opruge za balansiranje (kom. 2 art. 001G04060).

    Download FASCICOLO GARD SX-DX MULTI4A A3 (IT, EN, FR, RU)
    Download FASCICOLO G6000 / G6001 MULTI4 A4 (IT, EN, FR, RU)
    Download Dichiarazione di Conformità - G6010 ( )

    Dodatna oprema za: 001G0251

    001G0257

    Zglob za letvu.

    Download FASCICOLO G0257 / G0467 MULTI12 (IT, EN, FR, DE, ES, NL, PT, PL, RU, HU, HR, UK)

      Obvezna oprema za: 001G2500

      001G0251

      Bijelo lakirana aluminijska letva s čepom.Presjek 60 x 40 mm, dužina letve: 2,7 m.

        001G0461

        Paket od 24 kom. reflektirajućih crvenih samoljepljivih traka.

          001G02807

          Fiksni oslonac.

          Download FASCICOLO G02807 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

            Dodatna oprema za: 001G3750 - 001G3751

            001G03750

            Letva polueliptičnog presjeka od bijelo lakiranog aluminija, komplet s pokrovnim profilom za žlijeb i gumenim profilom za zaštitu od udaraca. Duljina letve: 4 m.

              001G0402

              Letva cjevastog presjeka od bijelo lakiranog aluminija.

                001PSRT01

                Komplet grijača opremljen termostatom.

                Download FASCICOLO PSRT01 MULTI4A A3 (IT, EN, FR, RU)

                  Dodatna oprema za: 001G03750

                  001G028402

                  Kabel za priključak svjetlosne trake.

                  Download FASCICOLO G028402 MULTI4A A4 (IT,EN, FR, RU)

                    803XA-0020

                    Crveno-zelena LED traka za letvu do 4 m.

                      803XA-0150

                      Crveno/zelena LED traka za letvu do 3 m.

                        001G03756

                        Unutarnje ojačanje za letvu polueliptičnog presjeka, neophodno za korisne prolaze veće od 2,5 m.

                          001G03755DX

                          Zglob za letvu polueliptičnog presjeka za desnu rampu.

                          Download FASCICOLO G03755 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                            001G03755SX

                            Zglob za letvu polueliptičnog presjeka za lijevu rampu.

                            Download FASCICOLO G03755 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                              001G04003

                              Priključak za držač otkačive letve BASE.

                              Download FASCICOLO G03006 / G04003 MULTI4A A3 (IT, EN, FR, RU)

                                Dodatna oprema za: 001G6500 - 001G6501

                                001G0602

                                Letva cjevastog presjeka od bijelo lakiranog aluminija.

                                  001G06850

                                  Letva cjevastog presjeka od bijelo lakiranog aluminija, komplet s gumenim pokrovnim profilom za žlijeb i unutarnjim ojačanjem. Ø 100 mm, duljina letve: 6,85 m.

                                  Download FASCICOLO G06802 / G06850 MULTI (IT, EN, DE, FR, ES, NL)

                                    001PSRT01

                                    Komplet grijača opremljen termostatom.

                                    Download FASCICOLO PSRT01 MULTI4A A3 (IT, EN, FR, RU)

                                      Dodatna oprema za: 001G06850

                                      001G028402

                                      Kabel za priključak svjetlosne trake.

                                      Download FASCICOLO G028402 MULTI4A A4 (IT,EN, FR, RU)

                                        001G02809

                                        Paket od 20 kom. reflektirajućih crvenih samoljepljivih traka.

                                          Dodatna oprema za: 001G3750 - 001G3751 - 001G6500 - 001G6501

                                          002LB38

                                          Kartica za rad u slučaju prekida električnog napajanja i punjenje baterija.

                                          Download FASCICOLO LB38 MULTI4A A3R (IT, EN, FR, RU)
                                          Download Dichiarazione di Conformità - LB38 ( )

                                          Dodatna oprema

                                          001G0465

                                          Rešetka od lakiranog aluminija (moduli L = 2 m).

                                          Download FASCICOLO G0465 MULTI00 A6 ( )

                                            001G02807

                                            Fiksni oslonac.

                                            Download FASCICOLO G02807 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                              001G02808

                                              Pokretni oslonac.

                                              Download FASCICOLO G02808 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                                001G02809

                                                Paket od 20 kom. reflektirajućih crvenih samoljepljivih traka.

                                                  001G0468

                                                  Nosač za montažu fotoćelija DELTA-I i DELTA-SI na kućište.

                                                    001G04601

                                                    Prilagodni element za montažu signalne lampe serije KIARO (potreban je nosač KIAROS).

                                                      Opruge za balansiranje

                                                      001G02040

                                                      Opruga za balansiranje Ø 40 mm.

                                                        001G04060

                                                        Opruga za balansiranje Ø 50 mm.

                                                          001G06080

                                                          Opruga za balansiranje Ø 55 mm.

                                                            Dodatna oprema za: 001G4000 - 001G6000

                                                            001G0465

                                                            Rešetka od lakiranog aluminija (moduli L = 2 m).

                                                            Download FASCICOLO G0465 MULTI00 A6 ( )

                                                              001G0468

                                                              Nosač za montažu fotoćelija DELTA-I i DELTA-SI na kućište.

                                                                001G04601

                                                                Prilagodni element za montažu signalne lampe serije KIARO (potreban je nosač KIAROS).

                                                                  Dodatna oprema za: 001G4000

                                                                  001G03756

                                                                  Unutarnje ojačanje za letvu polueliptičnog presjeka, neophodno za korisne prolaze veće od 2,5 m.

                                                                    001G03755DX

                                                                    Zglob za letvu polueliptičnog presjeka za desnu rampu.

                                                                    Download FASCICOLO G03755 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                                                      001G03755SX

                                                                      Zglob za letvu polueliptičnog presjeka za lijevu rampu.

                                                                      Download FASCICOLO G03755 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                                                        Dodatna oprema za: 001G0402

                                                                        001G0405

                                                                        Pričvrsna prirubnica.

                                                                          Dodatna oprema za: 001G0401

                                                                          001G0403

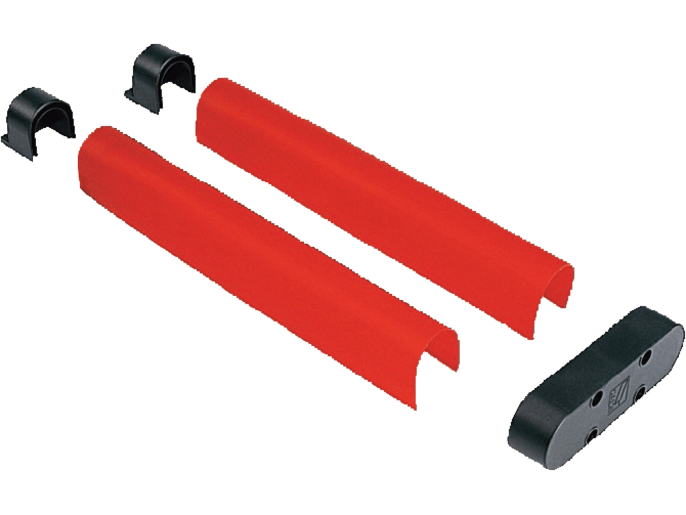

                                                                          Crveni gumeni profil za zaštitu od udaraca, komplet s čepovima.

                                                                          Download FASCICOLO G0403 / G0603 MULTI (IT, EN, FR, DE, ES)

                                                                            001G0460

                                                                            Paket 6 žaruljica 24 V.

                                                                            Download FASCICOLO G0460 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                                                              001G0467

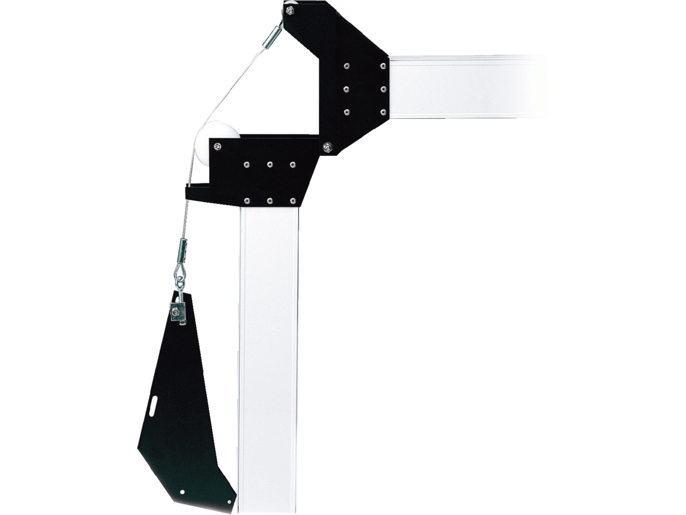

                                                                              Zglob za letvu.

                                                                              Download FASCICOLO G0257 / G0467 MULTI12 (IT, EN, FR, DE, ES, NL, PT, PL, RU, HU, HR, UK)

                                                                                001G0461

                                                                                Paket od 24 kom. reflektirajućih crvenih samoljepljivih traka.

                                                                                  Dodatna oprema za: 001G6000

                                                                                  001G0601

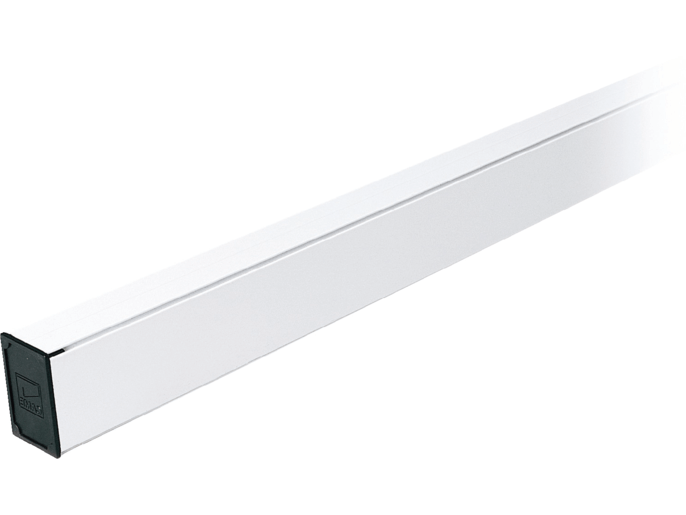

                                                                                  Bijelo lakirana aluminijska letva s čepom.Presjek 40 x 100 mm, dužina letve: 6,85 m.

                                                                                    001G0602

                                                                                    Letva cjevastog presjeka od bijelo lakiranog aluminija.

                                                                                      Dodatna oprema za: 001G0601

                                                                                      001G0603

                                                                                      Crveni gumeni profil za zaštitu od udaraca, komplet s čepovima.

                                                                                      Download FASCICOLO G0403 / G0603 MULTI (IT, EN, FR, DE, ES)

                                                                                        001G0460

                                                                                        Paket 6 žaruljica 24 V.

                                                                                        Download FASCICOLO G0460 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

                                                                                          Dodatna oprema za: 001G0602

                                                                                          001G0605

                                                                                          Pričvrsna prirubnica.

                                                                                            Dodatna oprema za: 001G4000 - 001G6000

                                                                                            002LB38

                                                                                            Kartica za rad u slučaju prekida električnog napajanja i punjenje baterija.

                                                                                            Download FASCICOLO LB38 MULTI4A A3R (IT, EN, FR, RU)
                                                                                            Download Dichiarazione di Conformità - LB38 ( )

                                                                                            Accessori per: 001G4010 - 001G6010

                                                                                            001G0465

                                                                                            Rešetka od lakiranog aluminija (moduli L = 2 m).

                                                                                            Download FASCICOLO G0465 MULTI00 A6 ( )

                                                                                              001G0468

                                                                                              Nosač za montažu fotoćelija DELTA-I i DELTA-SI na kućište.

                                                                                                001G04601

                                                                                                Prilagodni element za montažu signalne lampe serije Kiaro (potreban je nosač KIAROS).

                                                                                                  Accessori per: 001G4000 - 001G4001

                                                                                                  001G03750

                                                                                                  Letva polueliptičnog presjeka od bijelo lakiranog aluminija, komplet s pokrovnim profilom za žlijeb i gumenim profilom za zaštitu od udaraca. Duljina letve: 4 m.

                                                                                                    001G0402

                                                                                                    Letva cjevastog presjeka od bijelo lakiranog aluminija.

                                                                                                      Accessori per: 001G6000 - 001G6001

                                                                                                      001G0602

                                                                                                      Letva cjevastog presjeka od bijelo lakiranog aluminija.

                                                                                                        001G06850

                                                                                                        Letva cjevastog presjeka od bijelo lakiranog aluminija, komplet s gumenim pokrovnim profilom za žlijeb i unutarnjim ojačanjem. Ø 100 mm, duljina letve: 6,85 m.

                                                                                                        Download FASCICOLO G06802 / G06850 MULTI (IT, EN, DE, FR, ES, NL)

                                                                                                          Dodatna oprema za: 001G03750 - 001G06850

                                                                                                          001G028402

                                                                                                          Kabel za priključak svjetlosne trake.

                                                                                                          Download FASCICOLO G028402 MULTI4A A4 (IT,EN, FR, RU)

                                                                                                            Accessori per: 001G4000 - 001G4001 - 001G6000 - 001G6001

                                                                                                            002LB38

                                                                                                            Kartica za rad u slučaju prekida električnog napajanja i punjenje baterija.

                                                                                                            Download FASCICOLO LB38 MULTI4A A3R (IT, EN, FR, RU)
                                                                                                            Download Dichiarazione di Conformità - LB38 ( )
