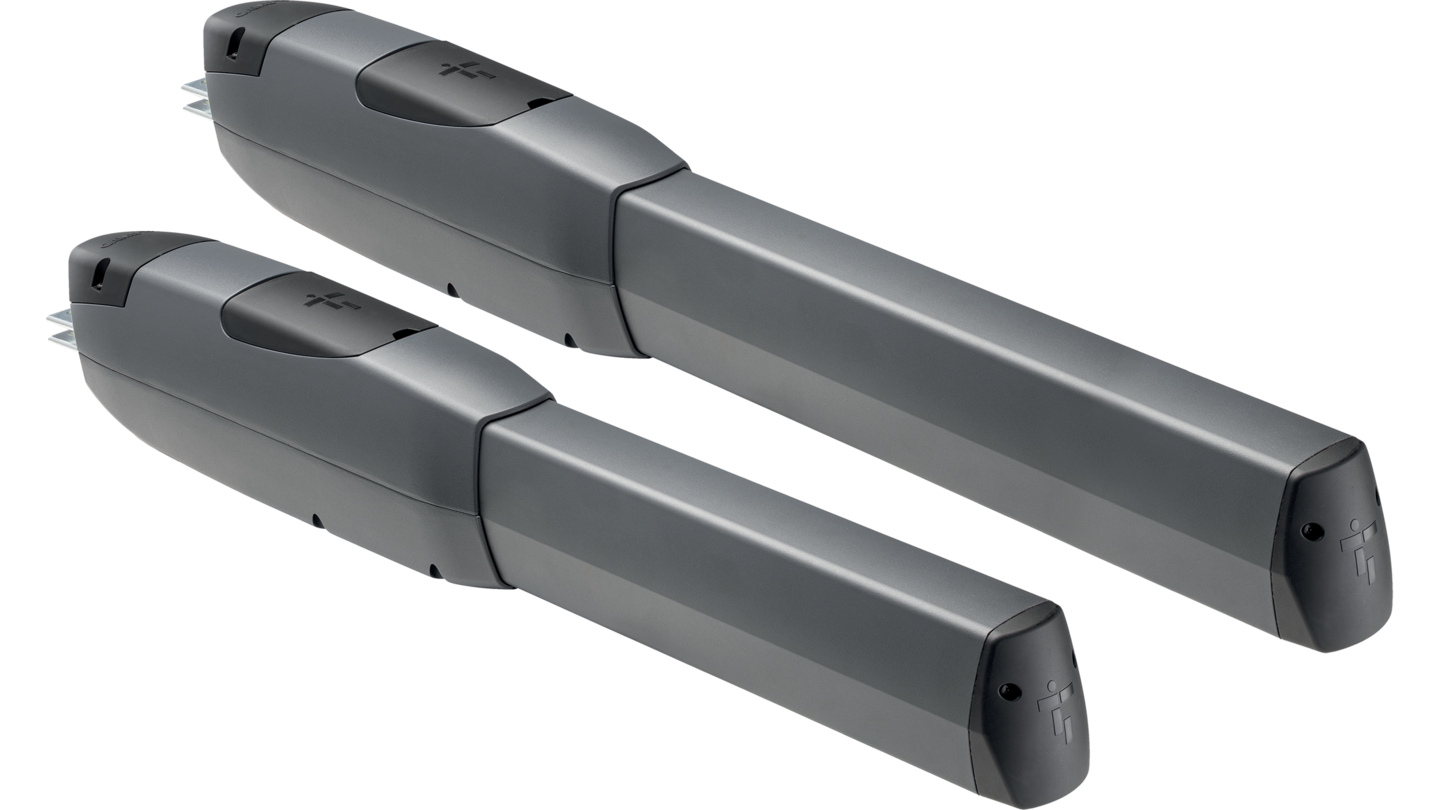

Ati

PRINCIPALES CARACTÉRISTIQUES - HOOFDKENMERKEN

Onomkeerbare motor.
Amperometrische obstakeldetectie.
Beheer van de motor en encoder met kabel met drie geleiders in de uitvoeringen op 24 V DC.
Mogelijkheid voor werking bij stroomuitval bij de uitvoeringen op 24 V DC.

Bekijk de productfiche van de ATI

PRODUCTFICHE

LIMITES D'UTILISATION - GRENZEN VAN GEBRUIK

Aandrijving voor toepassingen bij woningen en appartementengebouwen

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)120

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

Max. vleugellengte (m)*5
*4
3
Max. vleugelgewicht (kg)400
500
600
Max. vleugelopening (°)

Max. vleugellengte (m)3
2.5
2
Max. vleugelgewicht (kg)400
600
800
Max. vleugelopening (°)

DONNEES TECHNIQUES - TECHNISCHE GEGEVENS

MODELLEN	A3000	A3000A	A3100	A3100A	A3006	A3106	A5000	A5000A	A5100	A5100A	A5006	A5106	A3024N	A5024N	A3010
IP-Beschermingsgraad	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44
Motorvoeding (V)	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	24 DC	24 DC	110 AC 50/60 Hz
Stroomopname (A)	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	Max. 10	Max. 10	2.6
Vermogen (W)	260	260	260	260	260	260	260	260	260	260	260	260	120	120	260
Duur beweging naar 90° (s)	19 ÷ 25	19 ÷ 25	19 ÷ 25	19 ÷ 25	28 ÷ 35	28 ÷ 35	30 ÷ 40	30 ÷ 40	30 ÷ 40	30 ÷ 40	40 ÷ 50	40 ÷ 50	REGELBAAR	REGELBAAR	19 ÷ 25
Cycli/uur	24	24	24	24	MAX 16	MAX 16	15	15	15	15	MAX 10	MAX 10	INTENSIEF GEBRUIK	INTENSIEF GEBRUIK	22
Drukkracht (N)	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 3000
Bedrijfstemperatuur (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Thermobeveiliging motor (°C)	150	150	150	150	150	150	150	150	150	150	150	150	-	-	150

KITS

001U7017

Draaihekken met 2 vleugels max. 3 m per vleugel

2001A3000A: Onomkeerbare 230 V-motor met micro-eindschakelaar voor de opening en sluiting voor draaihekken met vleugel tot 3 m en 400 kg.

1002ZA3P: Multifunctionele stuurkast voor draaihekken met twee vleugels, met beheer van de eindaanslagen en regeling van de vertragingssnelheid.

1001AF43S: Rf-insteekkaart werkend op 433,92 MHz.

2806TS-0102: TOPD4FKS - 4-kanaalszender met dubbele frequentie en zelfleerfunctie, zwart.

1001TOP-A433N: Antenne afgestemd op 433,92 MHz.

5 m001TOP-RG58: Kabel voor antenne.

1001DIR10: Paar fotocellen opbouw 12 - 24 V AC - DC. Bereik: 10 m.

1001KLED: Led-waarschuwingsknipperlicht.

1001KIAROS: Houder voor muurbevestiging.

NOTRE GAMME - ONS AANBOD

230 V AC motoren

001A3000

Onomkeerbare 230 V-motor met micro-eindschakelaar voor de opening voor draaihekken met vleugel tot 3 m en 400 kg.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3000A

Onomkeerbare 230 V-motor met micro-eindschakelaar voor de opening en sluiting voor draaihekken met vleugel tot 3 m en 400 kg.

Download FASCICOLO A3000A / A5000A MULTI4 A4 (IT, EN, FR, RU)
Download A3000A - A5000A conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3100

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3100A

Omkeerbare motor voor draaihekken tot 3 m per vleugel met micro-eindschakelaar bij openen en sluiten.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3006

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso (Versione Lenta).

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3106

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso (Versione Lenta).

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5000

Onomkeerbare 230 V-motor met micro-eindschakelaar voor de opening voor draaihekken met vleugel tot 5 m en 400 kg.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5000A

Onomkeerbare 230 V-motor met micro-eindschakelaar voor de opening en sluiting voor draaihekken met vleugel tot 5 m en 400 kg.

Download FASCICOLO A3000A / A5000A MULTI4 A4 (IT, EN, FR, RU)
Download A3000A - A5000A conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5100

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5100A

Omkeerbare motor voor draaihekken tot 5 m per vleugel met micro-eindschakelaar bij openen en sluiten.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5006

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5106

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

Stuurkasten voor 230 V AC-motoren

002ZA3P

Multifunctionele stuurkast voor draaihekken met twee vleugels, met beheer van de eindaanslagen en regeling van de vertragingssnelheid.

Download FASCICOLO ZA3P MULTI4 A5 (IT, EN, FR, RU)
Download ZA3P conformity declaration (CE)
Download ZA3P conformity declaration (CE ROHS)

24 V DC-motoren

001A3024N

Onomkeerbare 24 V-motor voor draaihekken met vleugel tot 3 m en 400 kg.

Download FASCICOLO A3024N / A5024N MULTI4 (IT, EN, FR, RU)
Download A5024N conformity declaration (CE)
Download ATI 24 V conformity declaration (CE ROHS)

001A5024N

Onomkeerbare 24 V-motor met micro-eindschakelaar voor de opening en sluiting voor draaihekken met vleugel tot 5 m en 400 kg.

Download FASCICOLO A3024N / A5024N MULTI4 (IT, EN, FR, RU)
Download A5024N conformity declaration (CE)
Download ATI 24 V conformity declaration (CE ROHS)

Stuurkasten voor 24 V DC-motoren

002ZL180

Stuurkast voor draaihekken met twee vleugels met ingebouwde radiodecodering.

Download FASCICOLO ZL180 MULTI (IT, EN, FR, RU)
Download ZL180 conformity declaration (CE ROHS)

801QA-0050

ZLX24MA - Multifunctionele stuurkast met 230 V AC-voeding voor draaihekken met twee vleugels op 24 V, met weergave- en programmeringsdisplay en zelfdiagnose van de beveiligingen, Adaptive Speed & Torque Technology, CXN BUS, 2 veiligheidsingangen en geheugen voor maximaal 250 gebruikers.

Download ZLX24 conformity declaration (CE)

801QA-0060

ZLX24SA - Multifunctionele stuurkast met 230 V AC-voeding voor draaihekken met twee vleugels op 24 V, met grafisch weergave- en programmeringsdisplay en zelfdiagnose van de beveiligingen, Adaptive Speed & Torque Technology, CXN BUS, 4 veiligheidsingangen en geheugen voor maximaal 1000 gebruikers.

Download ZLX24 conformity declaration (CE)
