Automatismes pour portails / Automatismes pour portails battants / NEW ATI / 801MP-0200

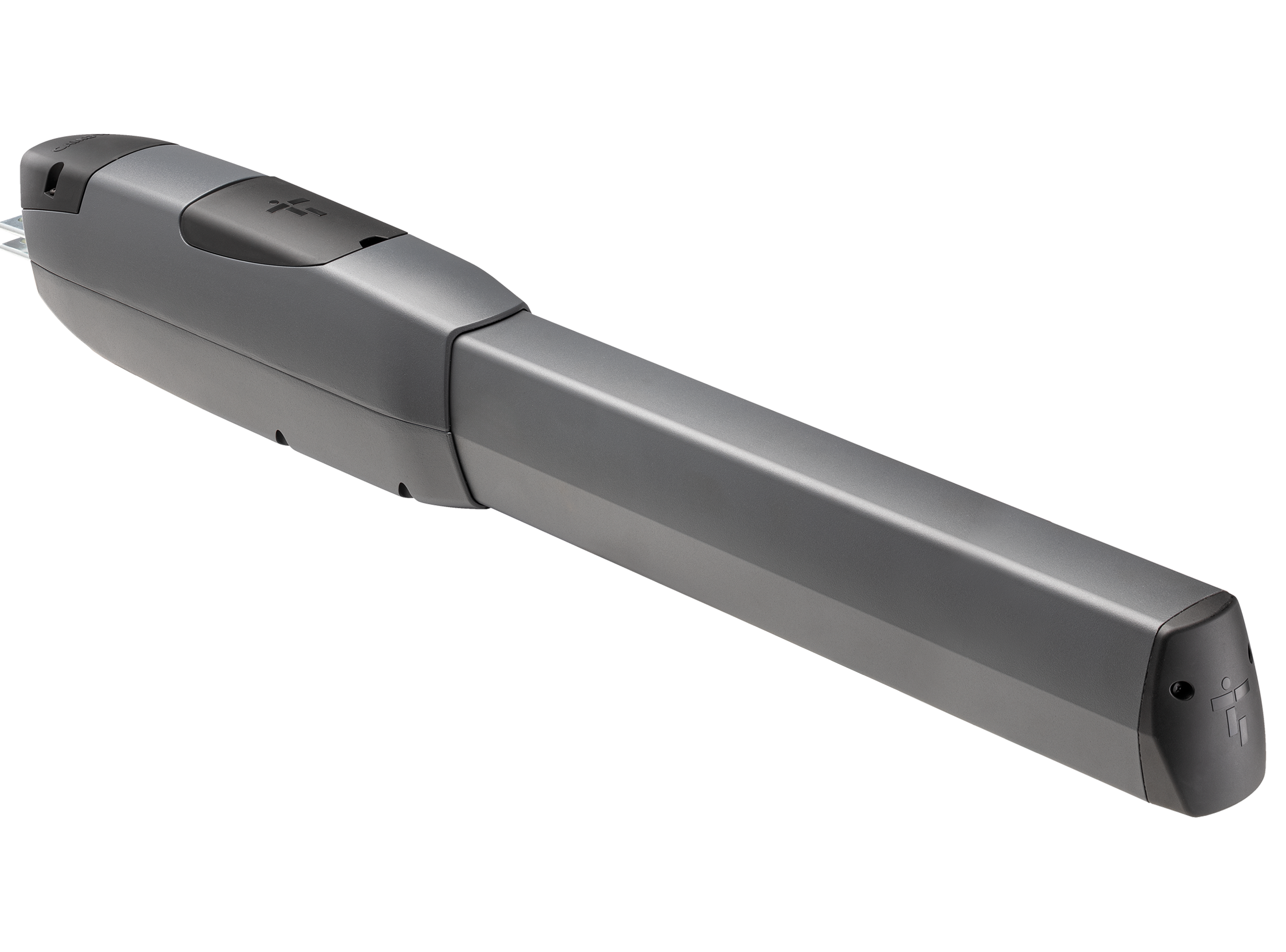

801MP-0200

ATI50AGF

Motoréducteur irréversible 230 V avec encodeur pour portails battants jusqu’à 5 m de long et 400 kg de poids. Équipé d’une butée mécanique d’ouverture et de fermeture. Couleur gris RAL 7024. Version rapide jusqu’à 19 s/90°.

Catalogue

Brochure

Manuels et certifications

Chiave	Valore	Valore	Valore	Valore	Valore	Valore	Valore	Valore	Valore
Longueur max. vantail (m)	2	2,5	3	4	5
Poids max. vantail (Kg)	1000	800	600	500	400

230 V
Encodeur

Motoréducteur ou automatisme avec encodeur.

Automatisation testée pour répondre aux normes européennes en matière de forces d’impact.

Motoréducteur 24 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Motoréducteur 36 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Motoréducteur 48 V CC adapté aux utilisations intensives. Fonctionnement garanti même en cas de panne de courant.

Moteur à engrenages 120 V CA pour les marchés américains.

Motoréducteur 230 V AC.

Motoréducteur triphasé 230-400 V CA pour usage industriel. Offre un couple de démarrage supérieur.

Développé avec la technologie CONNECT pour la gestion numérique à distance par le biais d’une passerelle ou de façon locale à travers CAME KEY.

Produit préparé pour la carte enfichable 806SS-0040 de la série RIO System 2.0.

Produit compatible avec la technologie de connexion 2 fils CXN BUS.

Produit équipé de la technologie BRUSHLESS.

Conforme au règlement (UE) 2023/826.

De la villa à la copropriété, le système X1 est en mesure de satisfaire tous les besoins en termes de nombre de branches internes, de distances impliquées dans le système et de gestion des stations externes.

De la maison individuelle au grand complexe résidentiel, le système XIP allie simplicité d’installation et couverture longue distance. La gestion du contrôle d’accès et les services de conciergerie sont intégrés au système.

Le système IP360 utilise la distribution Ethernet comme principale structure de communication, garantissant une extension quasi infinie du système. Il surmonte toutes les limitations des interphones vidéo traditionnels et offre une liberté de configuration maximale.

Le système 4G permet d’établir une connexion avec le numéro appelé grâce au réseau 4G sur des distances illimitées. Idéal pour les applications où la pose de câbles est impossible, il permet l’installation d’appareils sans câblage, puisqu’une simple alimentation électrique suffit.

Le Système 200 se caractérise par sa grande polyvalence : toutes les fonctions du système sont réalisées par codage sur les deux mêmes conducteurs qui transportent le signal audio. De plus, le Système 200 est alimenté exclusivement en courant continu, ce qui garantit l’immunité aux bruits et aux ronflements.

Données techniques

Dato tecnico	Valore
Alimentation moteur (V)	230 AC 50/60 Hz
Absorption (A)	1,1
Puissance (W)	220
Temps de manœuvre à 90° (s)	19
Poussée (N)	400 ÷ 4000
Température de fonctionnement (°C)	-20 ÷ +55
Thermoprotection moteur (°C)	150
Degré de protection (IP)	54

Limites d’utilisation

Chiave	Valore	Valore	Valore	Valore	Valore	Valore	Valore	Valore	Valore
Longueur max. vantail (m)	2	2,5	3	4	5
Poids max. vantail (Kg)	1000	800	600	500	400

Complétez votre solution

Armoires de commande

801QA-0120

Armoire de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 2 entrées de sécurité et stockage jusqu’à 250 utilisateurs.

230 V
CAME Connect
Encodeur
RIO System 2.0
EN Tested
CXN BUS
Green Power

801QA-0130

Tableau de commande multifonction, avec alimentation 230 V AC, pour portails battants à deux vantaux 230 V, avec affichage graphique de programmation et de signalisation, autodiagnostic des dispositifs de sécurité, contrôle numérique du couple, BUS CXN, 4 entrées de sécurité, minuterie pour programmation horaire et mémorisation jusqu’à 1000 utilisateurs.

230 V
CAME Connect
Encodeur
RIO System 2.0
EN Tested
CXN BUS
Green Power

Déverrouillage des appareils

001H3000

Boîtier pour déblocage à distance avec clé personnalisée équipée d’une poignée de déblocage à câble et d’un bouton de commande. Longueur câble L = 5 m.
