Automazioni per cancelli / Automazioni per cancelli a battente / AXO / 001AX302304

001AX302304

001AX302304

Motoriduttore 230 V irreversibile con encoder per cancelli a battente con anta fino a 3 m e 500 kg di peso.

Manuali e Certificazioni

Dato tecnico			Valore
Lunghezza max. anta (m)	3	2.5	2
Peso max. anta (kg)	500	600	800

230 V
Encoder
EN Tested

Motoriduttore o automazione con encoder.

Automazione testata per essere conforme alle norme europee in materia di forze d’impatto.

Motoriduttore a 24 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 36 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 48 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 120 V AC per mercati USA.

Motoriduttore a 230 V AC.

Motoriduttore a 230-400 V AC trifase per uso industriale. Garantisce un maggiore spunto nella fase di partenza.

Sviluppato con tecnologia CONNECT per la gestione digitale da remoto mediante gateway o in locale tramite CAME KEY.

Prodotto predisposto per l’alloggiamento della scheda ad innesto 806SS-0040 della serie RIO System 2.0.

Prodotto compatibile con tecnologia di collegamento a 2 fili CXN BUS.

Prodotto dotato di tecnologia BRUSHLESS.

Conforme al regolamento (UE) 2023/826.

Dalla villetta al condominio, il sistema X1 si è in grado di soddisfare qualunque esigenza per quanto concerne il numero di derivati interni, le distanze in gioco nell’impianto e la gestione dei posti esterni.

Dalla singola abitazione al grande complesso residenziale, il sistema XIP coniuga la semplicità d’installazione e la copertura di grandi distanze. Nel sistema sono integrati sia la gestione del controllo accessi che i servizi di portineria.

Il sistema IP360 utilizza la distribuzione Ethernet come struttura principale per la comunicazione, garantendo un’estensione pressoché infinita dell’impianto. Supera tutti i limiti della videocitofonia tradizionale, consentendo la massima libertà di configurazione.

Il sistema 4G consente di stabilire una connessione con il numero chiamato grazie alla rete 4G su distanze illimitate. È ideale in tutte le applicazioni in cui risulta impossibile stendere cavi, consentendo l’installazione dei dispositivi senza nessun cablaggio, poiché risulta sufficiente fornire solo l’alimentazione.

Il sistema 200 si caratterizza per la grande versatilità: tutte le funzioni attuabili nel sistema sono realizzate mediante codifica sugli stessi due conduttori che trasportano il segnale audio. Il Sistema 200 prevede inoltre solo alimentazione in corrente continua, che garantisce l’immunità dai disturbi e ronzii sulla fonica.

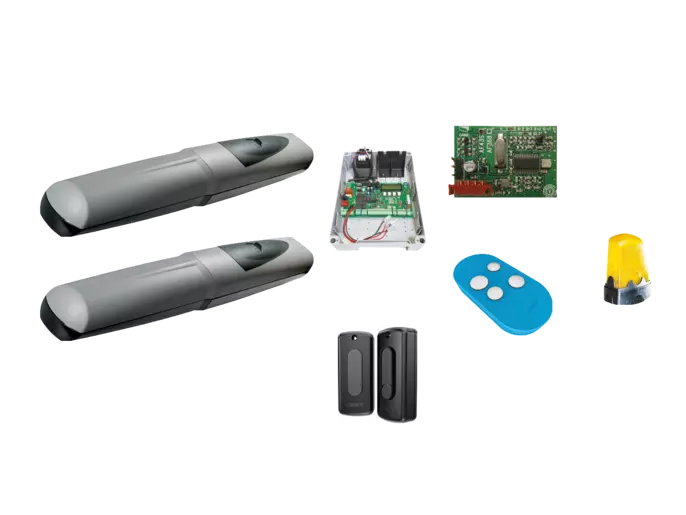

001U7337ML

Kit cancelli a 2 ante battenti

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Trasmettitore rolling code quadricanale a 433,92 MHz

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

001U7336

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

Trasmettitore rolling code quadricanale a 433,92 MHz

2

Cavo per antenna L = 5 m.

1

001U7336

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

Trasmettitore rolling code quadricanale a 433,92 MHz

2

Cavo per antenna L = 5 m.

1

001U7336

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

Trasmettitore rolling code quadricanale a 433,92 MHz

2

Cavo per antenna L = 5 m.

1

001U7336

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

Trasmettitore rolling code quadricanale a 433,92 MHz

2

Cavo per antenna L = 5 m.

1

001U7337ML

Kit cancelli a 2 ante battenti

Motoriduttore 230 V irreversibile con encoder per cancelli a battente fino a 3 m e 500 kg

2

Quadro comando multifunzioni con display grafico e autodiagnosi per cancelli a due ante battenti

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Trasmettitore rolling code quadricanale a 433,92 MHz

1

Lampeggiatore led con alimentazione da 24 V AC – DC fino a 230 V AC

1

Dati tecnici

Dato tecnico	Valore
Alimentazione (V – 50/60 Hz)	230 AC
Alimentazione motore (V)	230 AC 50/60 Hz
Assorbimento (A)	1,5
Potenza (W)	175
Tempo di manovra a 90° (s)	20
Intermittenza/Lavoro (%)	50
Spinta (N)	500 ÷ 4500
Temperatura d’esercizio (°C)	-20 ÷ +55
Termoprotezione motore (°C)	150
Grado di protezione (IP)	44

Limiti d’impiego

Dato tecnico			Valore
Lunghezza max. anta (m)	3	2.5	2
Peso max. anta (kg)	500	600	800

Modelli	001AX302304
APERTURA ANTA (°)	A	B	C Max.
90	130	130	70
120	140	100	50
