Automazioni per cancelli / Automazioni per cancelli a battente / ATI / 001A5000A

001A5000A

001A5000A

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura e chiusura per cancelli a battente con anta fino a 5 m e 400 kg di peso.

Manuali e Certificazioni

Dato tecnico			Valore
Lunghezza max. anta (m)	5	4	3
Peso max. anta (kg)	400	500	600

230 V

Motoriduttore o automazione con encoder.

Automazione testata per essere conforme alle norme europee in materia di forze d’impatto.

Motoriduttore a 24 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 36 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 48 V DC adatto al servizio intensivo. Garantisce il funzionamento anche in caso di blackout.

Motoriduttore a 120 V AC per mercati USA.

Motoriduttore a 230 V AC.

Motoriduttore a 230-400 V AC trifase per uso industriale. Garantisce un maggiore spunto nella fase di partenza.

Sviluppato con tecnologia CONNECT per la gestione digitale da remoto mediante gateway o in locale tramite CAME KEY.

Prodotto predisposto per l’alloggiamento della scheda ad innesto 806SS-0040 della serie RIO System 2.0.

Prodotto compatibile con tecnologia di collegamento a 2 fili CXN BUS.

Prodotto dotato di tecnologia BRUSHLESS.

Conforme al regolamento (UE) 2023/826.

Dalla villetta al condominio, il sistema X1 si è in grado di soddisfare qualunque esigenza per quanto concerne il numero di derivati interni, le distanze in gioco nell’impianto e la gestione dei posti esterni.

Dalla singola abitazione al grande complesso residenziale, il sistema XIP coniuga la semplicità d’installazione e la copertura di grandi distanze. Nel sistema sono integrati sia la gestione del controllo accessi che i servizi di portineria.

Il sistema IP360 utilizza la distribuzione Ethernet come struttura principale per la comunicazione, garantendo un’estensione pressoché infinita dell’impianto. Supera tutti i limiti della videocitofonia tradizionale, consentendo la massima libertà di configurazione.

Il sistema 4G consente di stabilire una connessione con il numero chiamato grazie alla rete 4G su distanze illimitate. È ideale in tutte le applicazioni in cui risulta impossibile stendere cavi, consentendo l’installazione dei dispositivi senza nessun cablaggio, poiché risulta sufficiente fornire solo l’alimentazione.

Il sistema 200 si caratterizza per la grande versatilità: tutte le funzioni attuabili nel sistema sono realizzate mediante codifica sugli stessi due conduttori che trasportano il segnale audio. Il Sistema 200 prevede inoltre solo alimentazione in corrente continua, che garantisce l’immunità dai disturbi e ronzii sulla fonica.

001U1520ML

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

2

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale codice fisso a 433,92 MHz

1

1

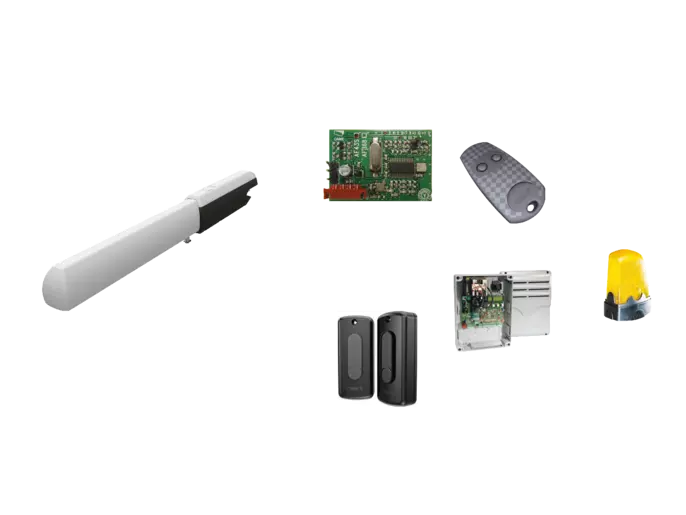

001U1525

Kit cancelli a 1 anta battente

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale multiutenza

1

Quadro comando multifunzioni per cancelli a due ante battenti con gestione finecorsa e velocità

1

Lampeggiatore a LED a 120-230 V AC

1

001U1525

Kit cancelli a 1 anta battente

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale multiutenza

1

Quadro comando multifunzioni per cancelli a due ante battenti con gestione finecorsa e velocità

1

Lampeggiatore a LED a 120-230 V AC

1

001U1525

Kit cancelli a 1 anta battente

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale multiutenza

1

Quadro comando multifunzioni per cancelli a due ante battenti con gestione finecorsa e velocità

1

Lampeggiatore a LED a 120-230 V AC

1

001U1525

Kit cancelli a 1 anta battente

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

1

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale multiutenza

1

Quadro comando multifunzioni per cancelli a due ante battenti con gestione finecorsa e velocità

1

Lampeggiatore a LED a 120-230 V AC

1

001U1520ML

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

2

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale codice fisso a 433,92 MHz

1

1

001U1520ML

Anta fino a 3 m e peso fino a 500 kg

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

2

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore bicanale codice fisso a 433,92 MHz

1

1

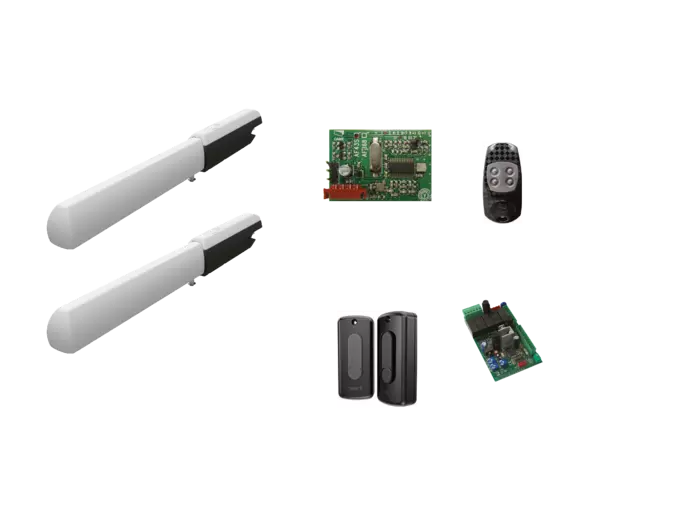

8K01MP-031

Kit cancelli a 2 ante battenti

Motoriduttore a 230 V irreversibile con micro di finecorsa apertura e chiusura fino a 5 m e 400 kg

2

Scheda radiofrequenza a 433,92 MHz ad innesto.

1

Coppia di fotocellule da esterno a 12 – 24 V AC – DC

1

Trasmettitore rolling code quadricanale a 433,92 MHz

1

1

Dati tecnici

Dato tecnico	Valore
Alimentazione motore (V)	230 AC 50/60 Hz
Assorbimento (A)	1,2
Potenza (W)	260
Tempo di manovra a 90° (s)	30 ÷ 40
Cicli/Ora	15
Spinta (N)	400 ÷ 4000
Temperatura d’esercizio (°C)	-20 ÷ +55
Termoprotezione motore (°C)	150
Grado di protezione (IP)	44

Limiti d’impiego

Dato tecnico			Valore
Lunghezza max. anta (m)	5	4	3
Peso max. anta (kg)	400	500	600

Modelli	001A5000A
APERTURA ANTA (°)	A	B	C Max.
90	200	200	120
120	200	140	70

Completa la tua soluzione

Quadri comando

801QA-0110

801QA-0110

Quadro comando multifunzioni versione base, con alimentazione a 230 V AC, per cancelli a due ante battenti a 230 V, con display di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Digital Torque Control, 2 ingressi di sicurezza e memorizzazione fino a 250 utenti.

230 V
CAME Connect
RIO System 2.0
Green Power

801QA-0120

801QA-0120

Quadro comando multifunzioni, con alimentazione a 230 V AC, per cancelli a due ante battenti a 230 V, con display di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Digital Torque Control, BUS CXN, 2 ingressi di sicurezza e memorizzazione fino a 250 utenti.

CAME Connect
Encoder
RIO System 2.0
EN Tested
CXN BUS
Green Power

801QA-0130

801QA-0130

Quadro comando multifunzioni, con alimentazione a 230 V AC, per cancelli a due ante battenti a 230 V, con display grafico di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Digital Torque Control, BUS CXN, 4 ingressi di sicurezza, Timer per la programmazione oraria e memorizzazione fino a 1000 utenti.

CAME Connect
Encoder
RIO System 2.0
EN Tested
CXN BUS
Green Power

Dispositivi di sblocco

001H3000

001H3000

Contenitore per sblocco da remoto con chiave personalizzata completo di manopola per sblocco a cordino e pulsante di comando. Lunghezza cordino L = 5 m.

230 V

001LOCK82

001LOCK82

Elettroserratura a cilindro doppio.

001LOCK81

001LOCK81

Elettroserratura a cilindro singolo.

001D001

001D001

Cilindro serratura con chiave DIN.
