Stylo

ANA ÖZELLİKLER

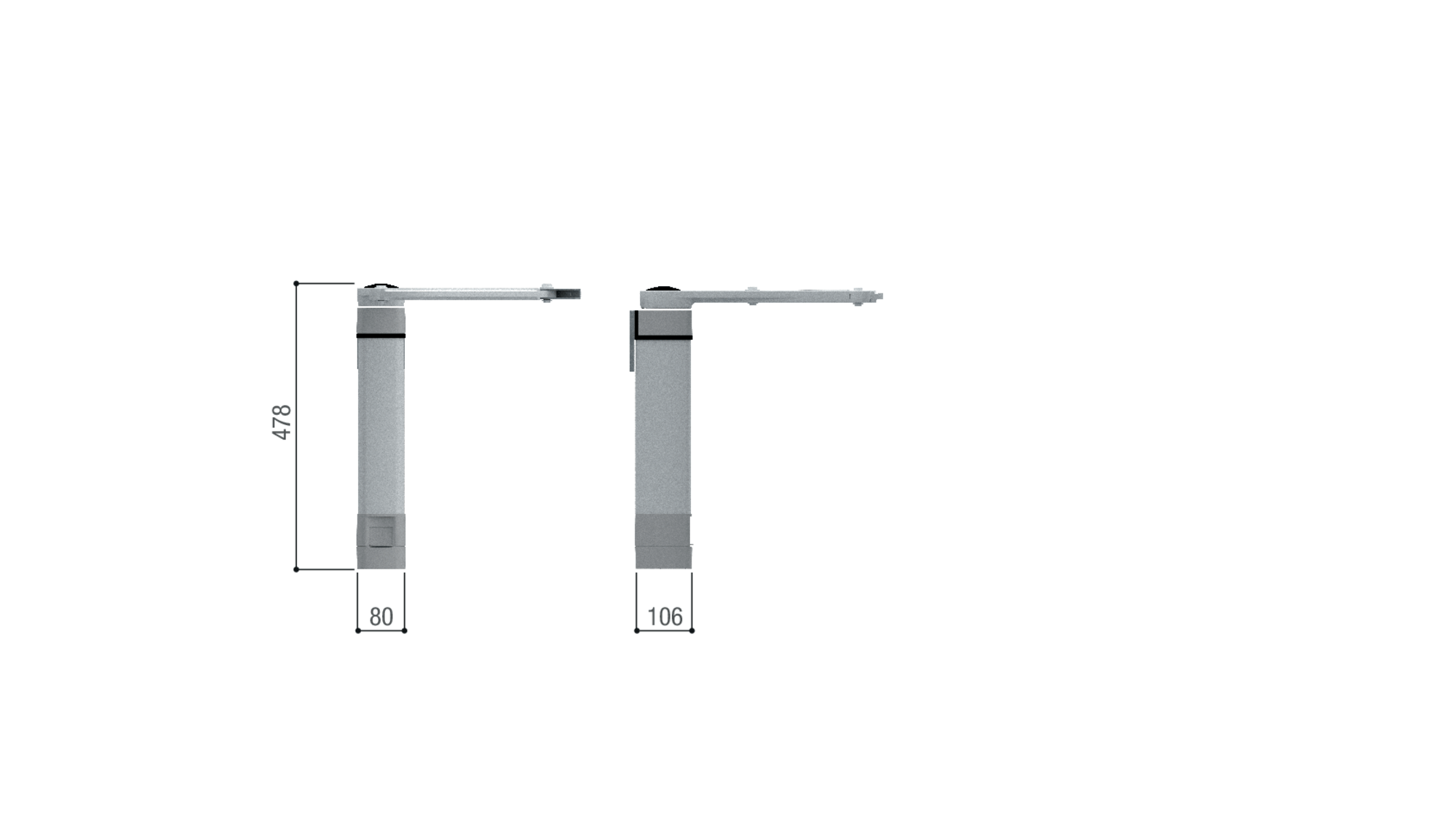

Minimum 8 cm genişliğe sahip sütunlara montaj için.
Enkoder ile hareket kontrolü.
Tersinir veya tersinmez dişli motor
STYLO-BD aksesuarı ile bir duvarın arkasına da monte edilebilirler.
Elektrik kesintisi durumunda çalışma için provizyon.
Özel anahtar ile kilit açma sistemi.

OPERASYONEL LIMITLER - LIMITES D'UTILISATION

Yer tasarrufu sağlayan kolon uygulamaları için çözüm

Maks. kanat uzunluğu (m)1,8
1,2
0,8
Maks. kanat ağırlığı (kg)100
125
150
Maks. kanat açıklığı (°)120 (con Braccio STYLO-BS) - 135 (con Braccio STYLO-BD)

Maks. kanat uzunluğu (m)1,8
1,2
0,8
Maks. kanat ağırlığı (kg)100
125
150
Maks. kanat açıklığı (°)

MODELLER	STYLO-ME ()	STYLO-RME ()
Koruma derecesi (IP)	54	54
Motor güç kaynağı (V)	24 DC	24 DC
Absorpsiyon (A)	5 Maks.	5 Maks.
Güç (W)	48	48
90° manevra süresi (s)	AYARLANABİLİR	AYARLANABİLİR
Aralıklı Çalışma/İş (%)	YOĞUN HİZMET	YOĞUN HİZMET
İtme kuvveti (N)	100	100
Çalışma sıcaklığı (°C)	-20 ÷ +55	-20 ÷ +55

KITS

8K01MB-015

Kit automazione STYLO 24 V per cancelli a battente irreversibili (anta fino a 1,8 m che pesa fino a 100 kg) con due motoriduttori, due bracci di trasmissione snodati, quadro di comando ZLX24MA, coppia di fotocellule DIR10, scheda radiofrequenza 433,92 MHz, lampeggiante LED KLED e trasmettitore TOP quadricanale.

2001STYLO-ME: 1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli tersinmez 24 V redüktörlü motor.

2001STYLO-BS: Mafsallı aktarma kolu.

1801QA-0050: ZLX24MA - Çok fonksiyonlu kontrol paneli, 230 V AC güç kaynağı, 24 V iki kanatlı kapılar için, programlama ve sinyal ekranı, güvenlik cihazlarının kendi kendine teşhisi, Adaptif Hız ve Tork Teknolojisi, CXN BUS, 2 güvenlik girişi ve 250 kullanıcıya kadar depolama.

1001AF43S: Takılabilir 433.92 MHz radyo frekansı kartı.

1806TS-0270: TOP44RBN - 433.92 MHz dört kanallı yuvarlanan kod vericisi.

1001KLED24: LED sinyal flaşörü.

1001DIR10: 12 - 24 V AC - DC dış mekan fotosel çifti. Menzil: 10 m.

8K01MB-016

2001STYLO-RME: 1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli ters çevrilebilir 24 V redüktörlü motor.

2001STYLO-BS: Mafsallı aktarma kolu.

1801QA-0050: ZLX24MA - Çok fonksiyonlu kontrol paneli, 230 V AC güç kaynağı, 24 V iki kanatlı kapılar için, programlama ve sinyal ekranı, güvenlik cihazlarının kendi kendine teşhisi, Adaptif Hız ve Tork Teknolojisi, CXN BUS, 2 güvenlik girişi ve 250 kullanıcıya kadar depolama.

1001AF43S: Takılabilir 433.92 MHz radyo frekansı kartı.

1806TS-0270: TOP44RBN - 433.92 MHz dört kanallı yuvarlanan kod vericisi.

1001KLED24: LED sinyal flaşörü.

1001DIR10: 12 - 24 V AC - DC dış mekan fotosel çifti. Menzil: 10 m.

001U8121

Cancelli a 2 ante battenti max. 1,8 m per anta

2001STYLO-ME: 1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli tersinmez 24 V redüktörlü motor.

1002ZL92: Fonksiyon ekranı, güvenlik cihazlarının kendi kendine arıza teşhisi ve dahili radyo kod çözme özelliğine sahip çift kanatlı kapılar için kontrol paneli.

2001STYLO-BS: Mafsallı aktarma kolu.

1001AF43S: Takılabilir 433.92 MHz radyo frekansı kartı.

1806TS-0102: TOPD4FKS - Kendi kendine öğrenme fonksiyonlu dört kanallı çift frekanslı verici, siyah renk.

1001DIR10: 12 - 24 V AC - DC dış mekan fotosel çifti. Menzil: 10 m.

1001KLED24: LED sinyal flaşörü.

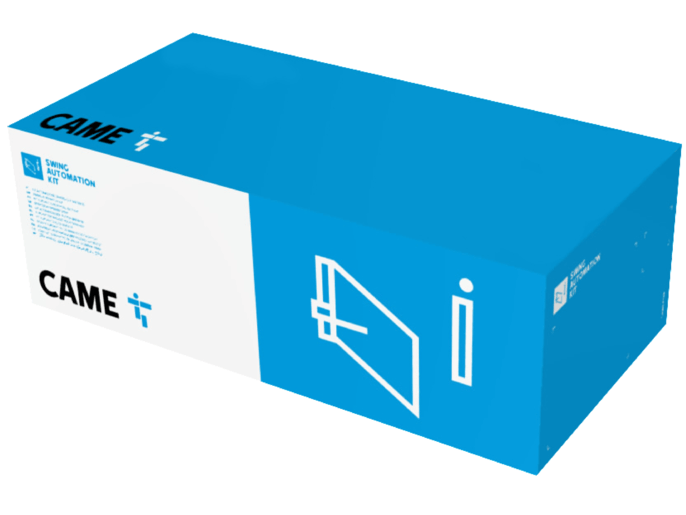

001U8212

Cancelli a 2 ante battenti max. 1,8 m per anta

2001STYLO-RME: 1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli ters çevrilebilir 24 V redüktörlü motor.

1002ZL92: Fonksiyon ekranı, güvenlik cihazlarının kendi kendine arıza teşhisi ve dahili radyo kod çözme özelliğine sahip çift kanatlı kapılar için kontrol paneli.

2001STYLO-BS: Mafsallı aktarma kolu.

1001AF43S: Takılabilir 433.92 MHz radyo frekansı kartı.

1806TS-0102: TOPD4FKS - Kendi kendine öğrenme fonksiyonlu dört kanallı çift frekanslı verici, siyah renk.

1001DIR10: 12 - 24 V AC - DC dış mekan fotosel çifti. Menzil: 10 m.

1001KLED24: LED sinyal flaşörü.

ARALIKLARIMIZ

EN 12453'e göre test edilmiş 24 V DC dişli motorlar

001STYLO-ME

1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli tersinmez 24 V redüktörlü motor.

Download FASCICOLO STYLO ME-RME MULTI4 A5 (BT, EN, FR, RU)
Download STYLO conformity declaration (CE)
Download STYLO conformity declaration (CE ROHS)

001STYLO-RME

1,8 m'ye ve 100 kg ağırlığa kadar yaprakları olan döner kapılar için enkoderli ters çevrilebilir 24 V redüktörlü motor.

Download FASCICOLO STYLO ME-RME MULTI4 A5 (BT, EN, FR, RU)
Download STYLO conformity declaration (CE)
Download STYLO conformity declaration (CE ROHS)

EN 12453'e göre test edilmiş 24 V DC dişli motorlar için kontrol panelleri

801QA-0050

ZLX24MA - Çok fonksiyonlu kontrol paneli, 230 V AC güç kaynağı, 24 V iki kanatlı kapılar için, programlama ve sinyal ekranı, güvenlik cihazlarının kendi kendine teşhisi, Adaptif Hız ve Tork Teknolojisi, CXN BUS, 2 güvenlik girişi ve 250 kullanıcıya kadar depolama.

Download ZLX24 conformity declaration (CE)

801QA-0060

ZLX24SA - Çok fonksiyonlu kontrol paneli, 230 V AC güç kaynağı, 24 V iki kanatlı kapılar için, programlama ve sinyalizasyon için grafik ekranlı, güvenlik cihazlarının kendi kendine teşhisi, Adaptif Hız ve Tork Teknolojisi, CXN BUS, 4 güvenlik girişi ve 1000 kullanıcıya kadar depolama.

Download ZLX24 conformity declaration (CE)

002ZL92

Fonksiyon ekranı, güvenlik cihazlarının kendi kendine arıza teşhisi ve dahili radyo kod çözme özelliğine sahip çift kanatlı kapılar için kontrol paneli.

Download FASCICOLO ZL92 MULTI (BT, EN, FR, RU)
Download ZL92 conformity declaration (CE)
Download ZL92 conformity declaration (CE ROHS)
