Ati

GŁÓWNA CHARAKTERYSTYKA

Motoriduttore irreversibile.
Rilevazione amperometrica dell’ostacolo.
Disponibile in versione veloce.
Predisposizione per funzionamento in caso di blackout nelle versioni 24 V DC.

WYMIARY

Soluzione per applicazioni residenziali e condominiali

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)120

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)5
4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)*5
*4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)*5
*4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)*5
*4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)*5
*4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)*5
*4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

Lunghezza max. anta (m)5
4
3
Peso max. anta (kg)400
500
600
Apertura max. anta (°)

Lunghezza max. anta (m)3
2.5
2
Peso max. anta (kg)400
600
800
Apertura max. anta (°)

DANE TECHNICZNE

MODELLI	A3000	A3000A	A3100	A3100A	A3006	A3106	A5000	A5000A	A5100	A5100A	A5006	A5106	A3024N	A5024N	A3010
Grado di protezione (IP)	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44
Alimentazione motore (V)	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	24 DC	24 DC	110 AC 50/60 Hz
Assorbimento (A)	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	10 Max.	10 Max.	2.6
Potenza (W)	260	260	260	260	260	260	260	260	260	260	260	260	120	120	260
Tempo di manovra a 90° (s)	19 ÷ 25	19 ÷ 25	19 ÷ 25	19 ÷ 25	28 ÷ 35	28 ÷ 35	30 ÷ 40	30 ÷ 40	30 ÷ 40	30 ÷ 40	40 ÷ 50	40 ÷ 50	REGOLABILE	REGOLABILE	19 ÷ 25
Cicli/Ora	24	24	24	24	16	16	15	15	15	15	10	10	SERVIZIO INTENSIVO	SERVIZIO INTENSIVO	22
Spinta (N)	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 4000	400 ÷ 3000
Temperatura d’esercizio (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Termoprotezione motore (°C)	150	150	150	150	150	150	150	150	150	150	150	150	-	-	150

KITS

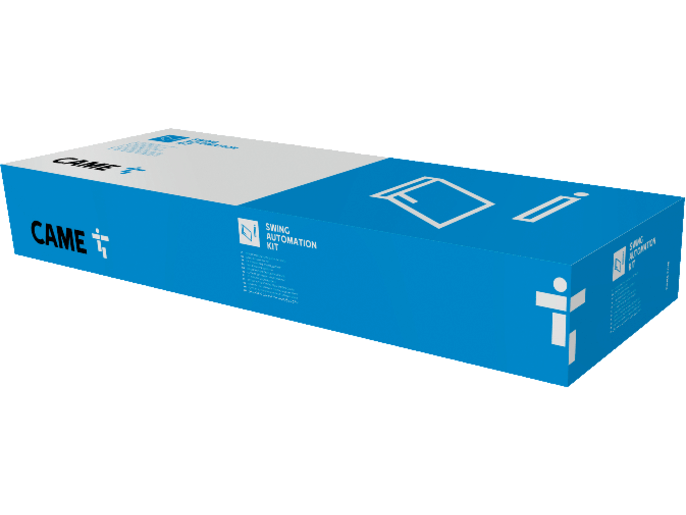

001U7111

Cancelli a 2 ante battenti max. 3 m per anta

2001A3024N: Motoriduttore 24 V irreversibile per cancelli a battente con anta fino a 3 m e 400 kg di peso.

1002ZL180: Quadro comando per cancelli a due ante battenti con decodifica radio incorporata.

1001AF43S: Scheda radiofrequenza a 433,92 MHz ad innesto.

1001TOP-432EE: Trasmettitore bicanale multiutenza con funzione di autoapprendimento

1001TOP-A433N: Antenna accordata a 433,92 MHz.

m 5001TOP-RG58: Cavo per antenna.

1001SET-J: Selettore a da esterno chiave con microswitch, con custodia in lega d’alluminio, sportello di protezione e cilindro serratura.

1001DIR10: Coppia di fotocellule da esterno a 12 - 24 V AC - DC. Portata: 10 m.

1001KLED24: Lampeggiatore di segnalazione a LED.

001U7013ML

Cancelli a 2 ante battenti max. 3 m per anta

2001A3000: Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 400 kg di peso.

1002ZA3P: Quadro comando multifunzioni per cancelli a due ante battenti, con gestione dei finecorsa e regolazione della velocità di rallentamento.

1001AF43S: Scheda radiofrequenza a 433,92 MHz ad innesto.

1806TS-0102: TOPD4FKS - Trasmettitore doppia frequenza quadricanale con funzione di autoapprendimento, colore nero.

1001DIR10: Coppia di fotocellule da esterno a 12 - 24 V AC - DC. Portata: 10 m.

1001KLED: Lampeggiatore di segnalazione a LED.

8K01MP-035

Lunghezza max. anta 3 m

2001A3024N: Motoriduttore 24 V irreversibile per cancelli a battente con anta fino a 3 m e 400 kg di peso.

1001AF43S: Scheda radiofrequenza a 433,92 MHz ad innesto.

1001DIR10: Coppia di fotocellule da esterno a 12 - 24 V AC - DC. Portata: 10 m.

1806TS-0270: TOP44RBN - Trasmettitore rolling code quadricanale a 433,92 MHz.

1801QA-0050: ZLX24MA - Quadro comando multifunzioni, con alimentazione a 230 V AC, per cancelli a due ante battenti a 24 V, con display di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Adaptive Speed & Torque Technology, BUS CXN, 2 ingressi di sicurezza e memorizzazione fino a 250 utenti.

1806LA-0020: KRX1FXSW - Lampeggiatore di segnalazione a led con alimentazione da 24 V AC - DC fino a 230 V AC con cupola di colore bianco.

KOMPLETNE SERIE

Motoriduttori a 230 V AC

001A3000

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 400 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3000A

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura e chiusura per cancelli a battente con anta fino a 3 m e 400 kg di peso.

Download FASCICOLO A3000A / A5000A MULTI4 A4 (IT, EN, FR, RU)
Download A3000A - A5000A conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3100

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3100A

Motoriduttore reversibile per cancelli a battente fino a 3 m per anta, con micro di finecorsa di apertura e chiusura.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A3006

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso (Versione Lenta).

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

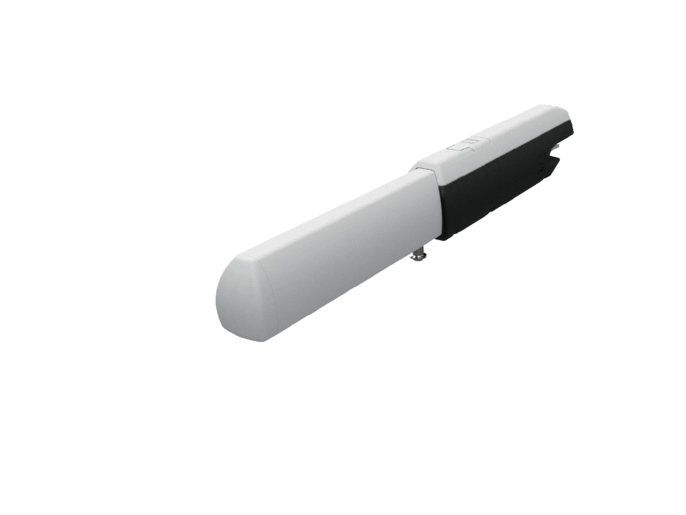

001A3106

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 3 m e 800 kg di peso (Versione Lenta).

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A3000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5000

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 400 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5000A

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura e chiusura per cancelli a battente con anta fino a 5 m e 400 kg di peso.

Download FASCICOLO A3000A / A5000A MULTI4 A4 (IT, EN, FR, RU)
Download A3000A - A5000A conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5100

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5100A

Motoriduttore reversibile per cancelli a battente fino a 5 m per anta, con micro di finecorsa di apertura e chiusura.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

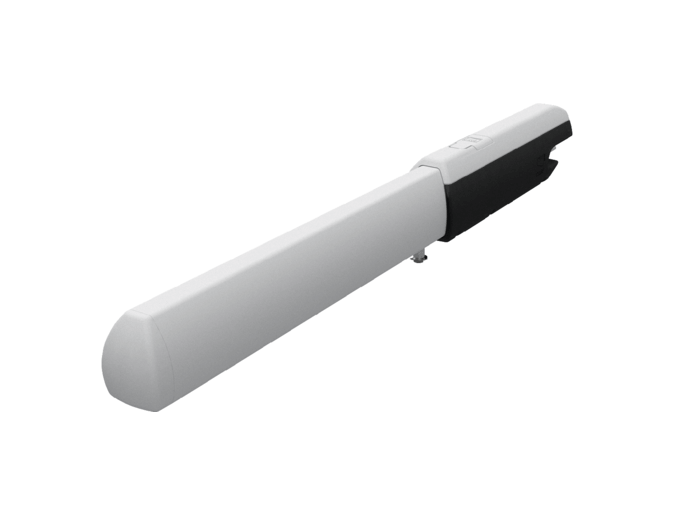

001A5006

Motoriduttore 230 V irreversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

001A5106

Motoriduttore 230 V reversibile con micro di finecorsa di apertura per cancelli a battente con anta fino a 5 m e 1000 kg di peso.

Download FASCICOLO ATI 230 V MULTI4 A5 (IT, EN, FR, RU)
Download A5000 conformity declaration (CE)
Download ATI 230 V conformity declaration (CE ROHS)

Quadri comando per motoriduttori a 230 V AC

002ZA3P

Quadro comando multifunzioni per cancelli a due ante battenti, con gestione dei finecorsa e regolazione della velocità di rallentamento.

Download FASCICOLO ZA3P MULTI4 A5 (IT, EN, FR, RU)
Download ZA3P conformity declaration (CE)
Download ZA3P conformity declaration (CE ROHS)

Motoriduttori a 24 V DC

001A3024N

Motoriduttore 24 V irreversibile per cancelli a battente con anta fino a 3 m e 400 kg di peso.

Download FASCICOLO A3024N / A5024N MULTI4 (IT, EN, FR, RU)
Download A5024N conformity declaration (CE)
Download ATI 24 V conformity declaration (CE ROHS)

001A5024N

Motoriduttore 24 V irreversibile con micro di finecorsa di apertura e chiusura per cancelli a battente con anta fino a 5 m e 400 kg di peso.

Download FASCICOLO A3024N / A5024N MULTI4 (IT, EN, FR, RU)
Download A5024N conformity declaration (CE)
Download ATI 24 V conformity declaration (CE ROHS)

Quadri comando per motoriduttori a 24 V DC

002ZL180

Quadro comando per cancelli a due ante battenti con decodifica radio incorporata.

Download FASCICOLO ZL180 MULTI (IT, EN, FR, RU)
Download ZL180 conformity declaration (CE ROHS)

801QA-0050

ZLX24MA - Quadro comando multifunzioni, con alimentazione a 230 V AC, per cancelli a due ante battenti a 24 V, con display di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Adaptive Speed & Torque Technology, BUS CXN, 2 ingressi di sicurezza e memorizzazione fino a 250 utenti.

Download ZLX24 conformity declaration (CE)

801QA-0060

ZLX24SA - Quadro comando multifunzioni, con alimentazione a 230 V AC, per cancelli a due ante battenti a 24 V, con display grafico di programmazione e segnalazione, autodiagnosi dei dispositivi di sicurezza, Adaptive Speed & Torque Technology, BUS CXN, 4 ingressi di sicurezza e memorizzazione fino a 1000 utenti.

Download ZLX24 conformity declaration (CE)

Accessori per: 002ZL180 - 002ZL180110

002LB180

Scheda per il funzionamento in caso di blackout e per la ricarica delle batterie.

Download FASCICOLO LB180 MULTI4A A3R (IT, EN, FR, RU)
Download LB180 conformity declaration (CE)
Download LB180 conformity declaration (CE ROHS)

Accessori

001LOCK81

Elettroserratura a cilindro singolo.

Download FASCICOLO LOCK81 / LOCK82 MULTI4A A5 (IT, EN, FR, RU)
Download LOCK conformity declaration (CE ROHS)

001LOCK82

Elettroserratura a cilindro doppio.

Download FASCICOLO LOCK81 / LOCK82 MULTI4A A5 (IT, EN, FR, RU)
Download LOCK conformity declaration (CE ROHS)

001D001

Cilindro serratura con chiave DIN.

001H3000

Contenitore per sblocco da remoto con chiave personalizzata completo di manopola per sblocco a cordino e pulsante di comando. Lunghezza cordino L = 5 m.

Download FASCICOLO H3000 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)
