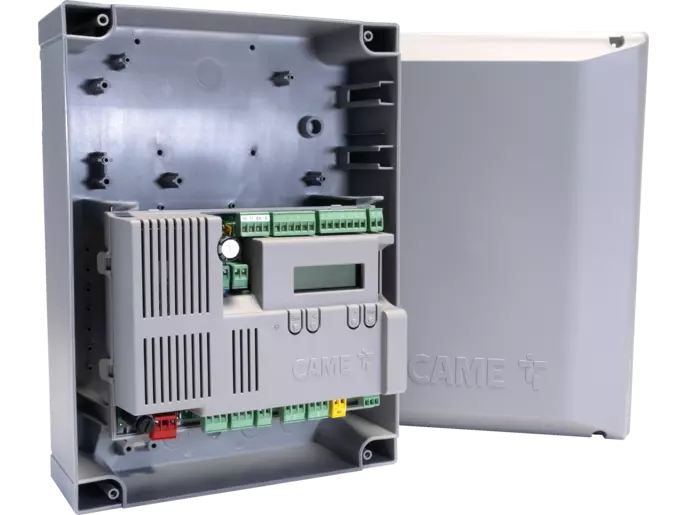

ZLX230
- I quadri comando della serie ZLX230 per cancelli a 230 V sono progettati per una gestione versatile ed efficiente dei motori per cancelli a battente. Sono dotati delle tecnologie CAME CONNECT, controllo digitale della coppia (DTC) e controllo intelligente del movimento. Sono disponibili in tre modelli: ZLX230S, con un display grafico intuitivo, BUS CXN e supporto fino a 1000 utenti. La compatta ZLX230M, dotata di display di programmazione a 7 segmenti, BUS CXN adatta a configurazioni residenziali con un massimo di 250 utenti. ZLX230P, essenziale e funzionale dotata di display di programmazione a 7 segmenti e 2 ingressi di sicurezza impostabili. Tutte le schede garantiscono compatibilità RIO e connettori tradizionali.
Alimentazione motore |
Numero utenti |
Ingressi configurabili |
|---|---|---|
230 V |
fino a 1000 |
Fino a 4 |
La nostra gamma
-
801QA-0110
ZLX230P
La versione compatta e multifunzionale con display a 7 segmenti.
Numero utenti
Max. 250
Display
7 segmenti
- 230 V
- CAME Connect
- RIO System 2.0
- Green Power
Caratteristiche principali
- Controllo digitale della coppia (DTC)
- Ingressi CNX BUS (opzionale su ZLX230P)
- Slot per CAME KEY e Gateway Wi-Fi
- Uscite B1-B2 (solo ZLX230S)
- 250 utenti (ZLX230M e ZLX230P) o 1000 utenti (ZLX230S)
- Tempo di chiusura automatica adattivo
- Gestione encoder (ZLX230M e ZLX230S)
- 4 ingressi di sicurezza configurabili (2 su ZLX230M e ZLX230P)
- RIO System 2.0
- Clock integrato (solo ZLX230S)
- Conformi al regolamento (UE) 2023/826
Serie ZLX230: tre versioni, massima flessibilità
La serie ZLX230 offre flessibilità e funzionalità in tre versioni, per soddisfare le diverse esigenze di installazione, tutte dotate di Controllo digitale della coppia (DTC). Il modello ZLX230S è la scelta più completa, con un display grafico di programmazione che fornisce informazioni dettagliate e un menù testuale di facile utilizzo. Questo modello include anche la funzione clock, che consente di programmare con precisione fino a 8 intervalli di tempo e 16 giorni. Per installazioni più versatili, il modello ZLX230M è un’opzione con un display di programmazione a 7 segmenti ed è anch’essa dotata di ingresso CXN BUS. Può ospitare moduli aggiuntivi come un caricabatterie, un gateway RGSM o un rilevatore Proloop, offrendo opzioni per soddisfare le diverse esigenze applicative. Per le installazioni più compatte il modello ZXL230P è la scelta perfetta. Con display di programmazione a 7 segmenti, dispositivi di sicurezza autodiagnosticanti e Controllo Digitale della Coppia, la flessibilità è garantita.
CAME CONNECT Ready
ZLX230 è predisposta per CAME CONNECT, consentendo il collegamento al Cloud tramite gateway Ethernet, Wi-Fi o GSM. CAME CONNECT offre importanti vantaggi sia agli installatori che agli utenti finali. Gli installatori possono utilizzare l’app CAME Setup per configurare e monitorare i sistemi in locale o da remoto, per una manutenzione e risoluzione dei problemi in tempo reale, intervenendo rapidamente quando necessario. Gli utenti finali possono usufuire di controllo e praticità tramite l’app CAME Automation, accedendo alla loro automazione da qualsiasi luogo.
Tecnologia CXN BUS
La serie ZLX230 è dotata della tecnologia CXN BUS che consente di semplificare il processo di installazione con la linea di accessori BUS di CAME. Questi accessori garantiscono un’installazione più rapida e semplice, consentendo di configurare ogni dispositivo dopo l’installazione. Inoltre, è possibile eseguire una diagnosi completa su ciascun dispositivo per ottenere prestazioni ottimali.
Funzioni
| Modelli | Ingressi di sicurezza configurabili | Ingressi CNX BUS | Uscita B1-B2 | RIO System 2.0 | Slot per CAME KEY e gateway CAME | Controllo adattivo della velocità e della coppia | Gestione encoder virtuale | Numero di utenti | Modulo clock | Copertura della scheda in plastica | Gestione encoder | CAME Connect Ready |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 801QA-0110 | 2 resisitivi configurabili | ✓ (con art. 806XG-0110) | ✗ | ✓ | ✓ | ✗ | ✗ | 250 | ✗ |
Dati tecnici
| Modelli | Alimentazione (V) | Alimentazione motore (V) | Potenza (W) | Consumo in stand-by (W) | Assorbimento di corrente (A) | Assorbimento max. di corrente (A) | Alimentazione max. (V) | Assorbimento di corrente a 24 V (mA) | Giri corona (rpm) | Intermittenza/Lavoro (%) | Forza (N) | Velocità di manovra max. (m/min) | Tempo di manovra a 90° (s) | Cicli/ora | Velocità di manovra (m/min) | Modulo pignone | Rapporto di riduzione (i) | Grado di protezione IP | Temperatura di funzionamento (°C) | Temperatura di stoccaggio (°C) | Termoprotezione motore (°C) | Lunghezza (mm) | Dimensioni colli (mm) | Peso (kg) | Coppia (Nm) | Velocità Rpm (giri/min) | Peso sollevato (kg)* | Durata di funzionamento (min) | Combinazioni | Frequenza segnale radio (MHz) | Batterie | Materiale | Frequenza radio Bluetooth (GHz) | Velocità max. misurata in punta d’anta (m/min) | Norme di prodotto | Conformità alle direttive | Assorbimento max. di corrente (mA) | Standard Wireless | Materiale contenitore | Umidità relativa in funzionamento (%) | Precisione lettura temperatura (°C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 801QA-0110 | 220 AC ÷ 240 AC | 220 AC ÷ 240 AC | 1100 | 54 | -20 ÷ +55 ÷ | ÷ | 273 | 1,3 | x |
