Cbx

PRINCIPALES CARACTERÍSTICAS

C-BXK y C-BXEK ofrecen más par para mover, con una tensión de 230 V AC, portones muy pesados.
Velocidad de la carrera y de las ralentizaciones regulable en la versión de 24 V DC.

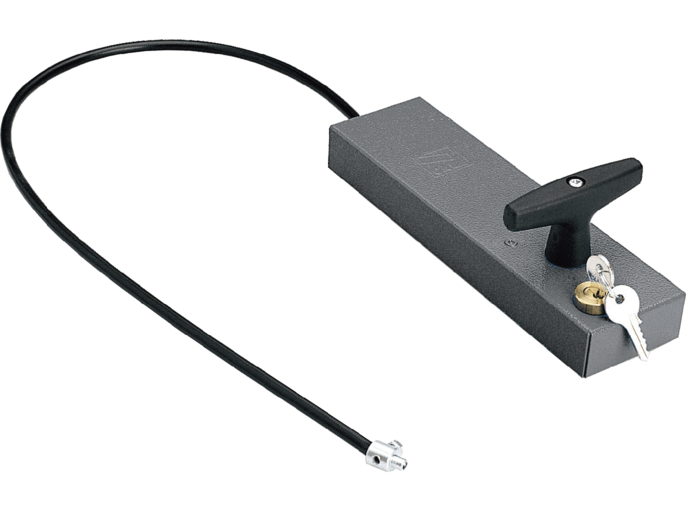

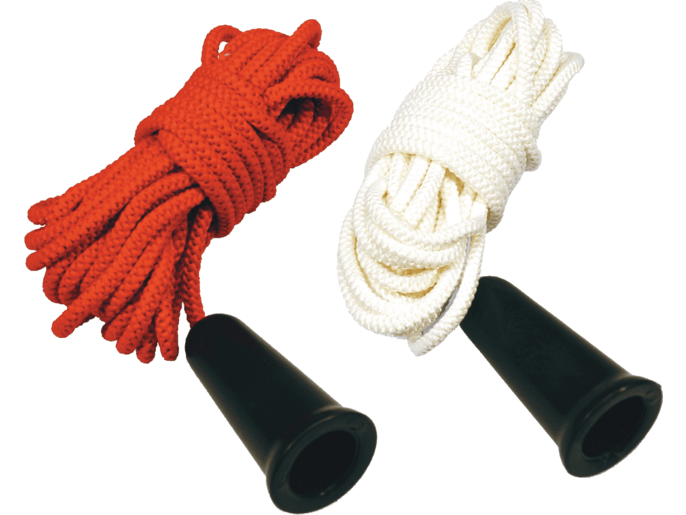

Posibilidad de apertura manual gracias al cómodo dispositivo de cabestrante.
Posibilidad de instalación horizontal y vertical para una mayor versatilidad.
Versión de 230 - 400 V AC trifásica, equipada con encoder, para garantizar mayor empuje y máxima seguridad.

LÍMITES OPERACIONALES

La solución ideal para las aplicaciones en portones seccionales, correderos y de libro

Anchura máx. hoja (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Anchura máx. hoja (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Anchura máx. hoja (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Anchura máx. hoja (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Anchura máx. hoja (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Anchura máx. hoja (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Anchura máx. hoja (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Anchura máx. hoja (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Anchura máx. hoja (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Anchura máx. hoja (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Anchura máx. hoja (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Anchura máx. hoja (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

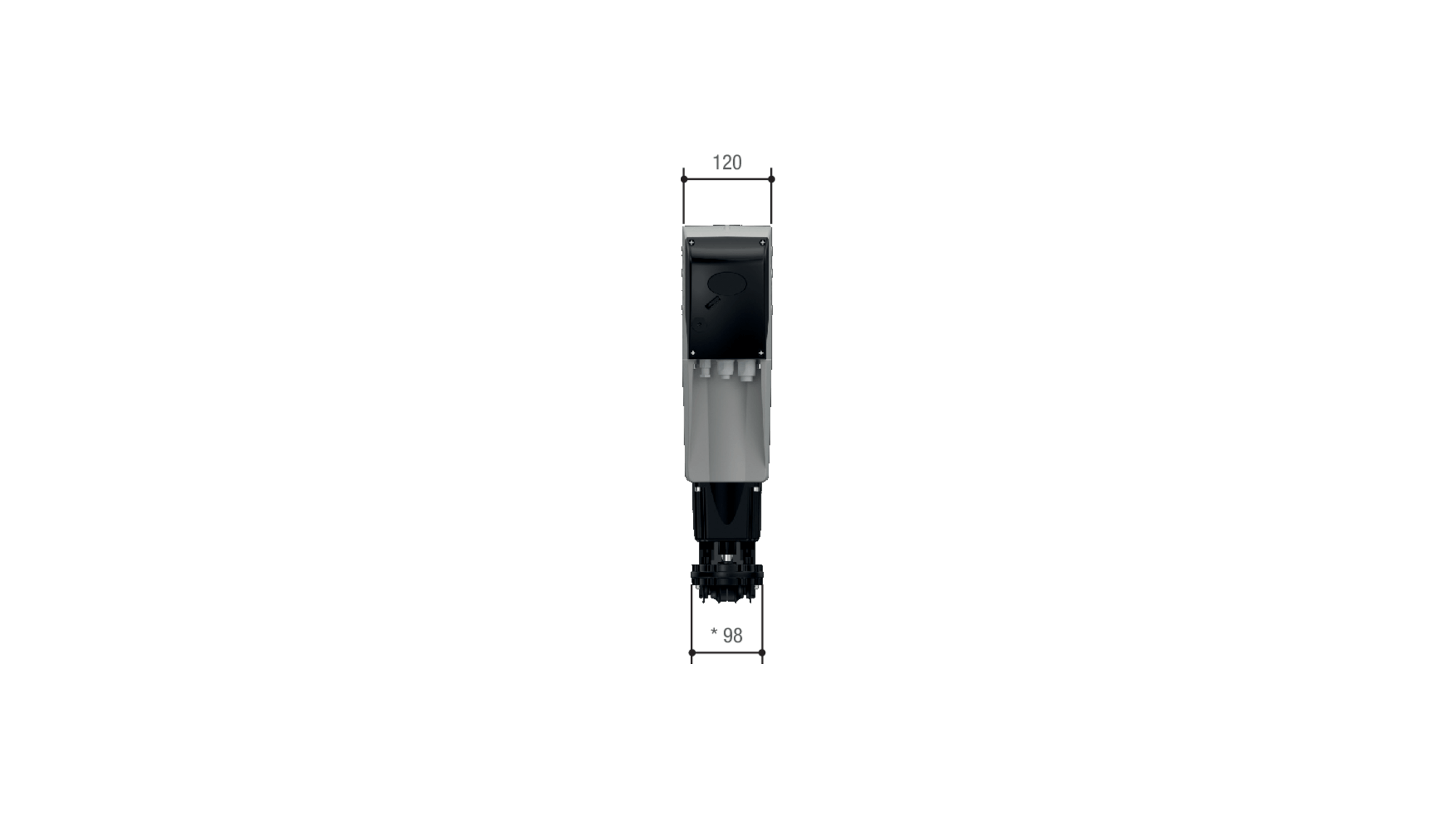

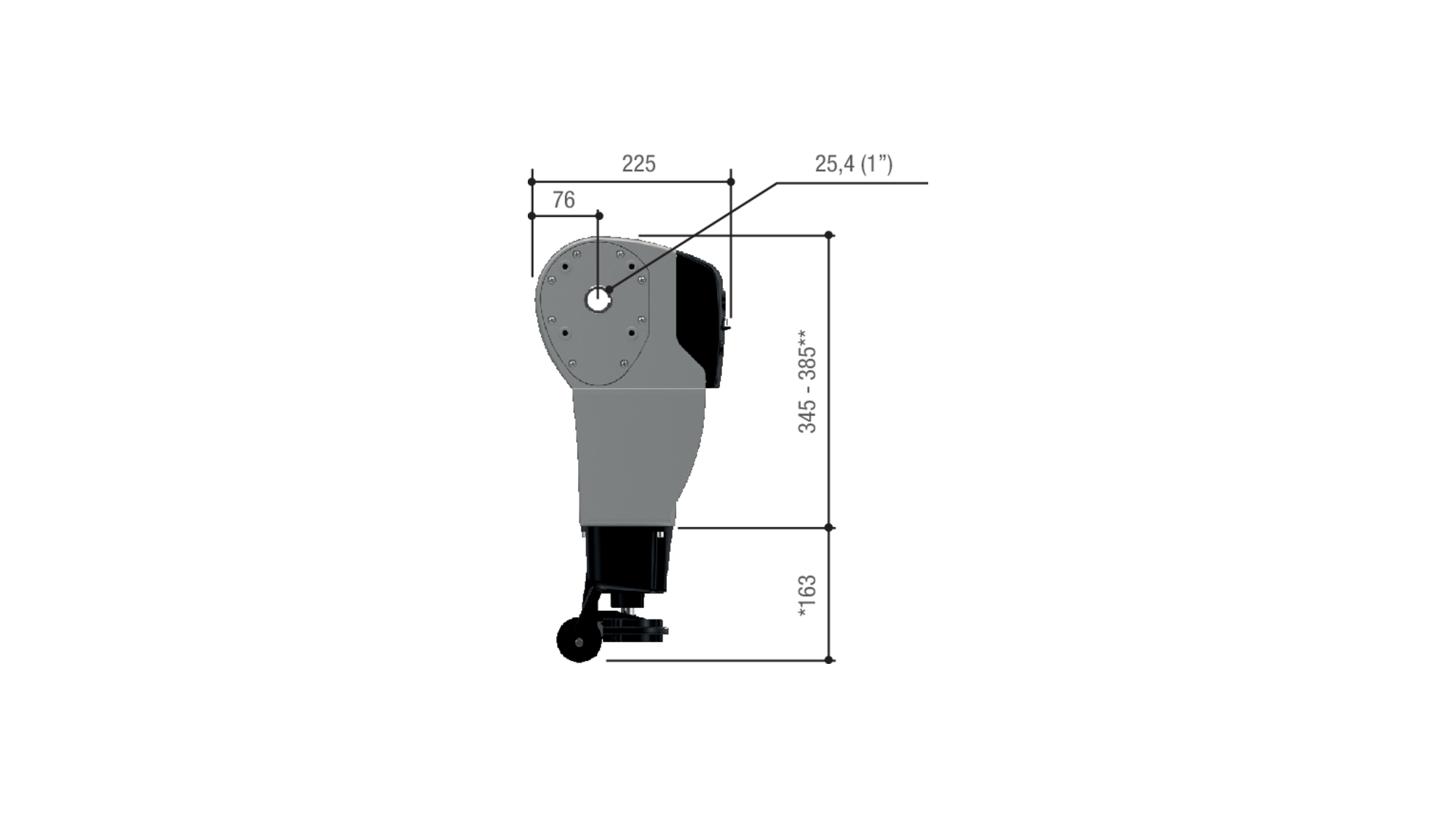

DATOS TÉCNICOS

MODELOS	C-BX	C-BXK	C-BXE24	C-BXT
Grado de protección (IP)	54	54	54	54
Alimentación (V - 50/60 Hz)	230 CA	230 CA	230 CA	230-400 V AC TRIFÁSICA
Alimentación para el motor (V)	230 AC 50/60 Hz	230 AC 50/60 Hz	24 DC	230-400 V AC TRIF. 50/60Hz
Consumo (A)	2,2	3,6	9 Máx.	2,5
Potencia (W)	450	750	240	750
Revoluciones de la corona (rpm)	21,5	21,5	26,5	21,5
Intermitencia/Funcionamiento (%)	30	30	SERVICIO INTENSIVO	50
Empuje (N)	60	120	25	80
Temperatura de funcionamiento (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Protección térmica del motor (°C)	150	150	-	150

NUESTRO RANGO

Motorreductores de 230 V AC

001C-BX

Motorreductor con finales de carrera mecánicos.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

001C-BXK

Motorreductor con finales de carrera mecánicos.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

Cuadros de mando para motorreductores: 001C-BX - 001C-BXK

002ZC3

Cuadro de mando con funciones de arranque en la maniobra y autodiagnosis de los dispositivos de seguridad.

Download FASCICOLO ZC3 MULTI (IT, EN, FR, RU)

Motorreductores de 24 V DC

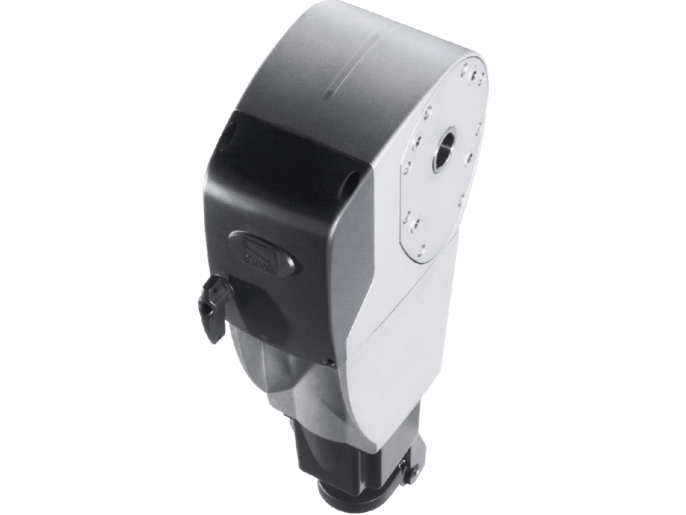

001C-BXE24

Motorreductor con encoder.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)

Cuadros de mando para motorreductor: 001C-BXE24

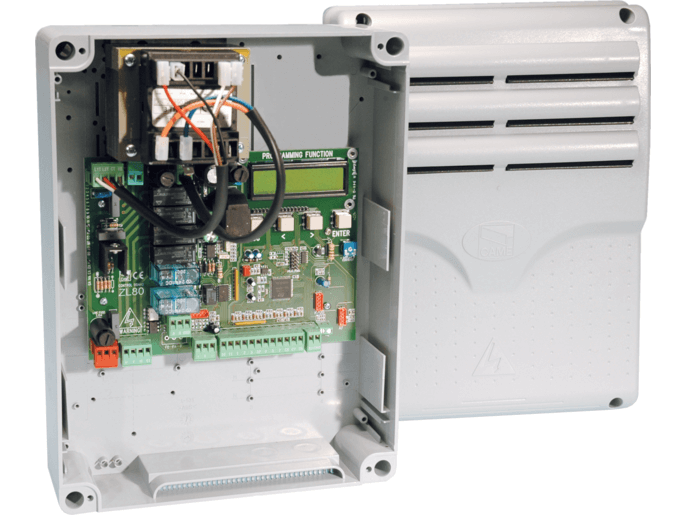

002ZL80

Cuadro de mando multifuncional, con pantalla gráfica de programación, indicación y autodiagnosis de los dispositivos de seguridad.

Download FASCICOLO ZL80 MULTI (IT, EN, FR, RU)

Motorreductores de 230 – 400 V AC trifásica

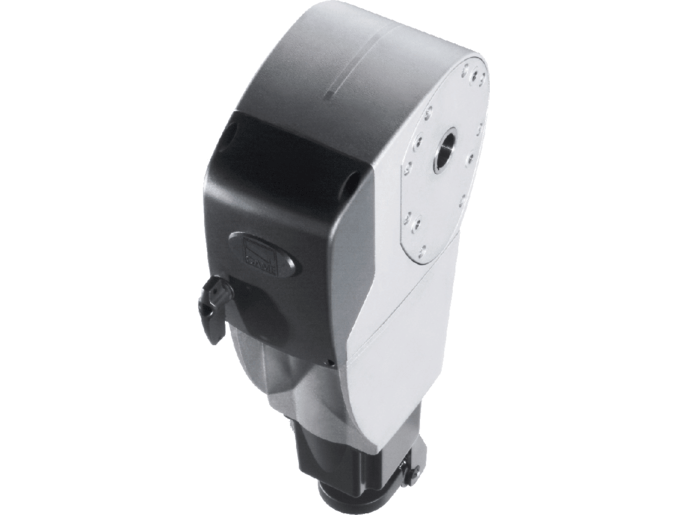

001C-BXT

Motorreductor con finales de carrera mecánicos.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)

Cuadros de mando para motorreductor: 001C-BXT

002ZT6

Cuadro de mando con autodiagnosis de los dispositivos de seguridad.

Download FASCICOLO ZT6 MULTI (IT, EN, FR, RU)

002ZT6C

Cuadro de mando con bloqueo de seguridad y pulsadores, con autodiagnosis de los dispositivos de seguridad.

Download FASCICOLO ZT6 MULTI (IT, EN, FR, RU)

Accesorios para: 002ZL80 y 002ZL80C

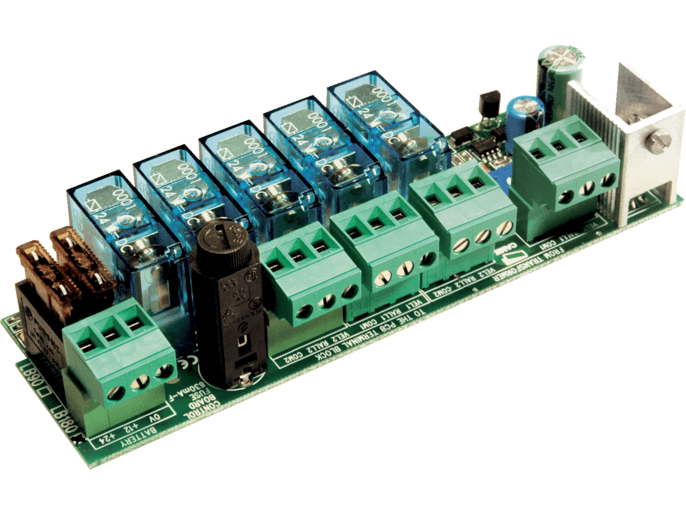

002LBD2

Tarjeta para el funcionamiento en caso de falta de suministro eléctrico y para recargar las baterías.

Download FASCICOLO LBD2 MULTI4A A4R (IT, EN, FR, RU)

Accesorios para: PORTONES CORREDEROS Y CORREDEROS DE LIBRO

009CCT

Cadena simple de 1/2”.

009CGIU

Unión para cadena de 1/2”.

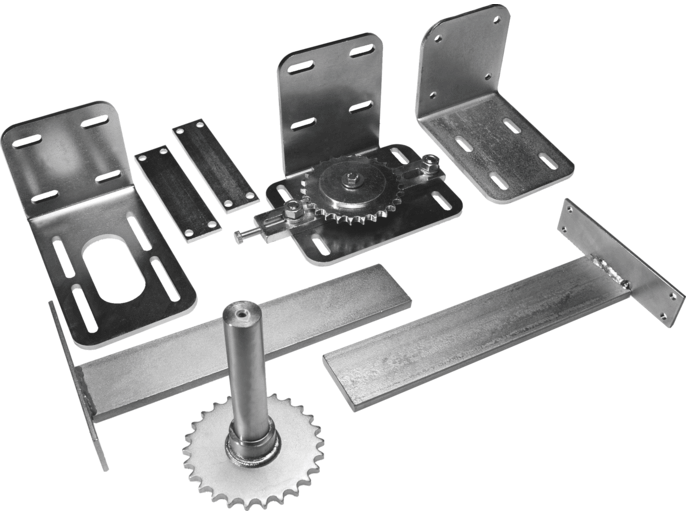

001C003

Sistema de reenvío para portones correderos, con árbol con piñón Z = 26 para árbol hueco motorreductor, reenvío tensacadena, bridas de anclaje del motorreductor y bridas de fijación a la hoja.

Download FASCICOLO C003 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

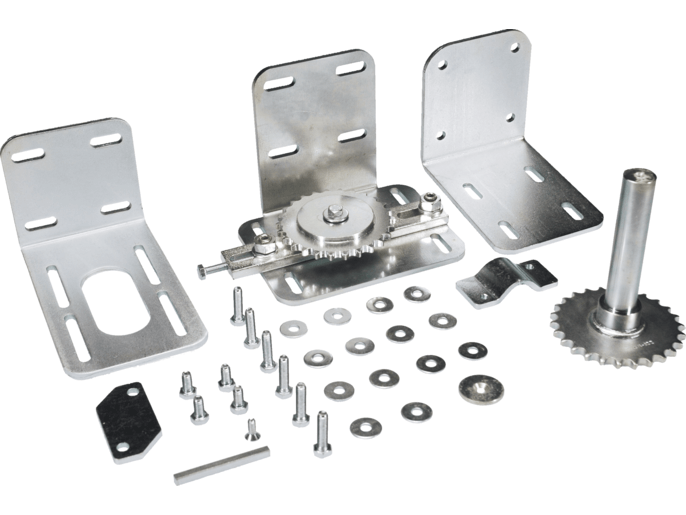

001C004

Sistema de reenvío para portones de libro, completo con árbol con piñón Z = 26 para árbol motorreductor, reenvío tensacadena, bridas de anclaje del motorreductor y enganche de cadena para perno hoja.

Download FASCICOLO C004 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

Accesorios para: PORTONES SECCIONALES

001C005

Sistema de transmisión con cadena (portón alto más de 5,5 m) completo con árbol con piñón Z = 26 para árbol hueco motorreductor, piñón Z = 40 con cadena y junta para cadena de 1/2” y bridas de anclaje al motorreductor.

Download FASCICOLO C005 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001C006

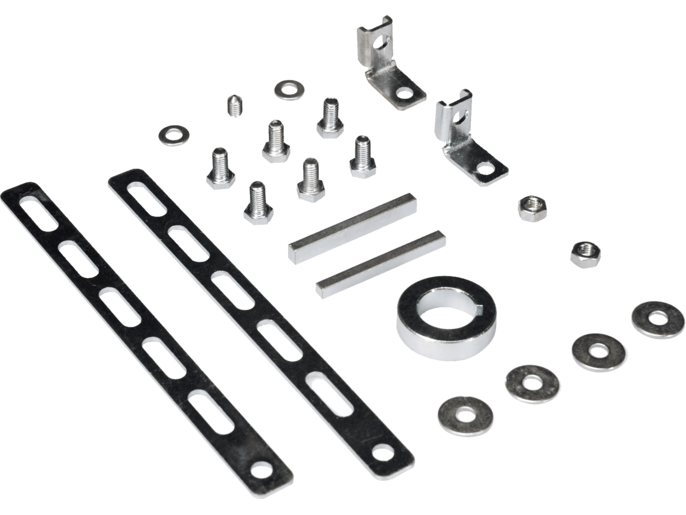

Paquete de n.º 2 bridas perforadas con árbol portamuelles Ø 25,4 mm (1”) (accesorio específico para la aplicación en portones con motorreductor de transmisión directa).

Download FASCICOLO C006 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001C007

Accesorio con árbol portamuelles ø 25 mm.

Download FASCICOLO C007 - C008 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001C008

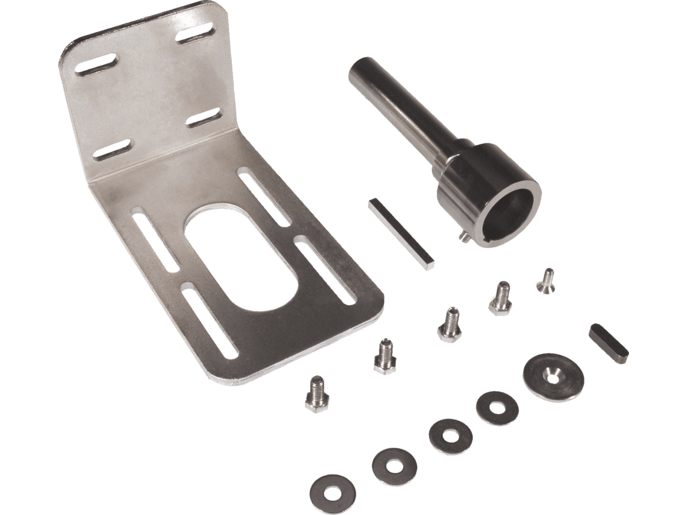

Accesorio con árbol portamuelles ø 40 mm.

Download FASCICOLO C007 - C008 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

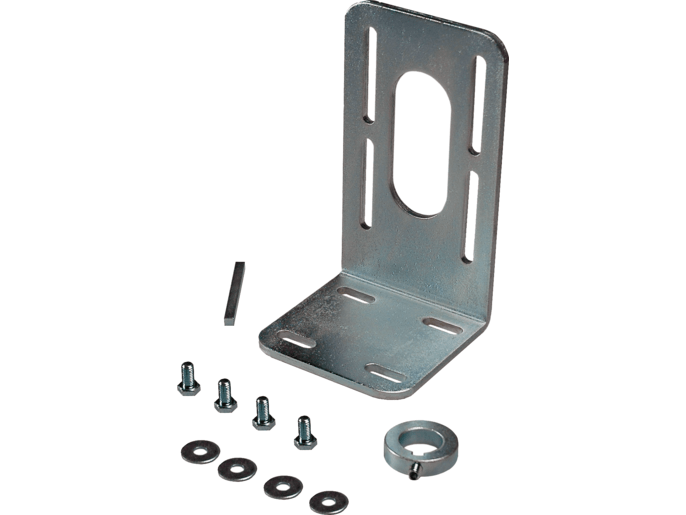

001C009

Brida de soporte del motor con árbol portamuelles Ø 25,4 mm (1”) (accesorio específico para la aplicación en portones con motorreductor de transmisión directa).

Download FASCICOLO C009 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)
