CARATTERISTICHE PRINCIPALI

  • Installazione semplice e rapida.
  • Comoda leva di sblocco per l’apertura manuale del cancello.
  • Scheda elettronica integrata nella versione FA70230CB e nella versione FA7024CB.
  • Possibilità di funzionamento in emergenza in caso di blackout.
  • Collegamento semplificato con un solo cavo a 3 conduttori, per la gestione del motore e dell’encoder.
  • Scheda elettronica, con morsettiere separate e display, per agevolare le fasi di installazione e diagnosi. Memorizzazione fino a 250 differenti utenti.
  • Autodiagnosi dei dispositivi di sicurezza sia filari che wireless.
  • Decodifica radio Rolling Code e Key Code (Twin) integrata.
  • Predisposizione per accessorio CAME KEY e per connessione al cloud via CAME Connect.
  • Gestione degli accessori di sicurezza wireless della serie RIO System 2.0.
  • Possibilibità di gestire direttamente tastiere CAME mediante scheda R800 oppure collegare selettori transponder CAME mediante l'accessorio R700.

Ideale per applicazioni residenziali o condominiali, su pilastri di medie e grandi dimensioni

  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
  • Lunghezza max. anta (m)2,3
    2
    1,5
    1
  • Peso max. anta (kg)200
    215
    250
    300
  • Apertura max. anta (°)110
    110
    110
    110
BRACCIO SNODATO FA70230CB FA70230 FA7024CB FA7024 801MB-0090 801MB-0100
APERTURA ANTA (°) A B D E C Max. A B D E C Max. A B D E C Max. A B D E C Max. A B D E C Max. A B D E C Max.
90 140 420 (490 con art. 801XC-0070) Min. 200 260 (350 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 140 420 (490 con art. 801XC-0070) Min. 200 260 (350 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 140 420 (490 con art. 801XC-0070) Min. 200 260 (350 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 140 420 (490 con art. 801XC-0070) Min. 200 260 (350 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 140 490 Min. 200 410 300 140 490 Min. 200 410 300
90 160 380 (460 con art. 801XC-0070) Min. 220 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 160 380 (460 con art. 801XC-0070) Min. 220 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 160 380 (460 con art. 801XC-0070) Min. 220 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 160 380 (460 con art. 801XC-0070) Min. 220 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 160 460 Min. 220 410 300 160 460 Min. 220 410 300
90 180 380 (460 con art. 801XC-0070) Min. 240 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 180 380 (460 con art. 801XC-0070) Min. 240 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 180 380 (460 con art. 801XC-0070) Min. 240 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 180 380 (460 con art. 801XC-0070) Min. 240 240 (320 con art. 801XC-0070) 200 (300 con art. 801XC-0070) 180 460 Min. 240 410 300 180 460 Min. 240 410 300
110 220 380 (450 con art. 801XC-0070) Min. 280 310 (400 con art. 801XC-0070) 50 (50 con art. 801XC-0070) 220 380 (450 con art. 801XC-0070) Min. 280 310 (400 con art. 801XC-0070) 50 (50 con art. 801XC-0070) 220 380 (450 con art. 801XC-0070) Min. 280 310 (400 con art. 801XC-0070) 50 (50 con art. 801XC-0070) 220 380 (450 con art. 801XC-0070) Min. 280 310 (400 con art. 801XC-0070) 50 (50 con art. 801XC-0070) 220 470 Min. 280 410 50 220 470 Min. 280 410 50
MODELLI FA70230CB FA70230 FA7024CB FA7024 801MB-0090 801MB-0100
Grado di protezione (IP) 54 54 54 54 54 54
Alimentazione (V - 50/60 Hz) 230 AC 230 AC 230 AC - 230 AC -
Alimentazione motore (V) 230 AC 230 AC 24 DC 24 DC 24 DC 24 DC
Assorbimento (A) 1,4 1,4 - - - -
Potenza (W) 160 160 140 140 140 140
Tempo di manovra a 90° (s) 15 15 13 ÷ 30 13 ÷ 30 13 ÷ 30 13 ÷ 30
Intermittenza/Lavoro (%) 30 30 - - - -
Temperatura d’esercizio (°C) -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55
Termoprotezione motore (°C) 150 150 - - - -

KITS

sample

001U1855

Cancelli a 2 ante battenti max. 2,3 m per anta - Peso max. anta 200 kg - C max. 200 mm

1001FA7024CB
Automazione irreversibile completa di scheda elettronica con display funzioni, decodifica radio incorporata e braccio snodato di trasmissione per cancelli a battente fino a 2,3 m per anta e C max. 200 mm.
1001FA7024
Motoriduttore irreversibile con braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta e C max. 200 mm.
2806TS-0121
TOPD4RBS - Trasmettitore rolling code doppia frequenza quadricanale, colore blu.
1001AF43S
Scheda radiofrequenza ad innesto.
1001TOP-A433N
Antenna accordata.
1001DIR10
Coppia di fotocellule da esterno a 12 - 24 V AC - DC. Portata: 10 m.
1001KLED24
Lampeggiatore di segnalazione a LED.
1001KIAROS
Supporto per fissaggio a parete.
sample

001U1872

Cancelli a 2 ante battenti max. 2,3 m per anta - Peso max. anta 200 kg - C max. 200 mm

1001FA70230CB
Automazione irreversibile completa di scheda elettronica e braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.
1001FA70230
Motoriduttore irreversibile con braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.
1806TS-0102
TOPD4FKS - Trasmettitore doppia frequenza quadricanale con funzione di autoapprendimento, colore nero.
1001AF43S
Scheda radiofrequenza ad innesto.
1001DIR10
Coppia di fotocellule da esterno a 12 - 24 V AC - DC. Portata: 10 m.
1001KLED
Lampeggiatore di segnalazione a LED.
1001KIAROS
Supporto per fissaggio a parete.

NOSTRA GAMMA

Automazioni a 230 V AC

001FA70230CB

Automazione irreversibile completa di scheda elettronica e braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.

Download FASCICOLO FA70230CB MULTI4 A4 (IT, EN, FR, RU)
Download Dichiarazione di Conformità - ( )

    Motoriduttori a 230 V AC

    001FA70230

    Motoriduttore irreversibile con braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.

    Download Dichiarazione di Conformità - ()

      Automazioni a 24 V DC con C max. 200 mm testate secondo le norme EN 12453 - EN 12445

      001FA7024CB

      Automazione irreversibile completa di scheda elettronica con display funzioni, decodifica radio incorporata e braccio snodato di trasmissione per cancelli a battente fino a 2,3 m per anta e C max. 200 mm.

      Download FASCICOLO FA7024CB MULTI4 A4 (IT, EN, FR, RU)
      Download Dichiarazione di Conformità - ( )

      Motoriduttori a 24 V DC con C max. 200 mm testati secondo le norme EN 12453 - EN 12445

      001FA7024

      Motoriduttore irreversibile con braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta e C max. 200 mm.

      Download FASCICOLO FA7024 MULTI4A A3 (IT, EN, FR, RU)

      Automazioni a 24 V DC con C max. 300 mm testate secondo le norme EN 12453 - EN 12445

      801MB-0090

      FST23DLC - Automazione irreversibile completa di scheda elettronica con display funzioni, decodifica radio incorporata e braccio snodato di trasmissione per cancelli a battente fino a 2,3 m per anta e C max. 300 mm.

      Download Dichiarazione di Conformità - ()

      Motoriduttori a 24 V DC con C max. 300 mm testati secondo le norme EN 12453 - EN 12445

      801MB-0100

      FST23DLS - Motoriduttore irreversibile con braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta e C max. 300 mm.

      Download Dichiarazione di Conformità - ()

      Quadri comando a 24 V DC testati secondo le norme EN 12453 - EN 12445

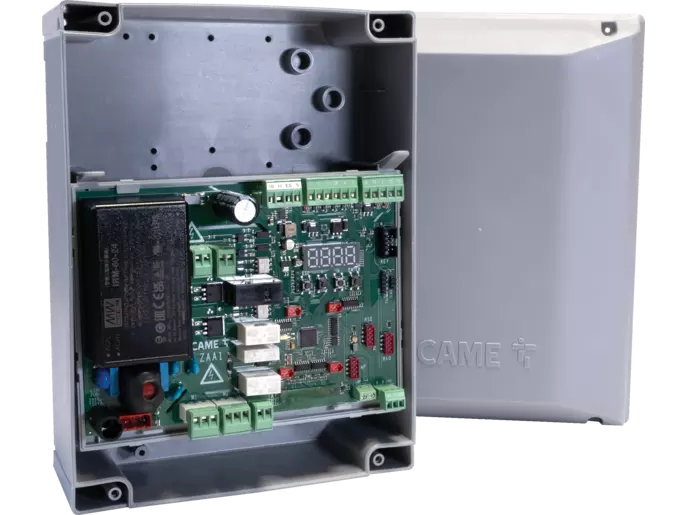

      002ZL65

      Quadro comando per cancelli a uno o due ante battenti con display di programmazione, decodifica radio incorporata e autodiagnosi dei dispositivi di sicurezza.

      Download FASCICOLO ZL65 MULTI4 A5 (IT, EN, FR, RU)
      Download Dichiarazione di Conformità - ( )

      Accessori per: 002ZL65 - 002ZL65-110

      002RLB

      Scheda per il funzionamento in caso di blackout e per la ricarica delle batterie.

      Download FASCICOLO RLB MULTI4A A3 (IT, EN, FR, RU)
      Download Dichiarazione di Conformità - ( )

      Accessori per: 002ZL65 - 002ZL65-110

      001RGP1

      Modulo Green Power.

      Download FASCICOLO RGP1 MULTI4A A3 (IT, EN, FR, RU)
      Download Dichiarazione di Conformità - ( )

        001R700

        Scheda di decodifica e gestione controllo accessi con transponder.

          001R800

          Scheda di decodifica e gestione controllo accessi con selettori a tastiera.

          Download Dichiarazione di Conformità - ()

            002RSE

            Scheda di interfaccia per la gestione di due automazioni o per l'abilitazione del protocollo CRP.

            Download FASCICOLO RSE MULTI (IT, EN, FR, DE, ES, NL)
            Download Dichiarazione di Conformità - ( )

              Accessori per: 002RLB

              001LBF70

              Kit di fissaggio per batterie.

              Download FASCICOLO LBF70 MULTI0 A5 ( )

                Accessori

                001STYLO-BD

                Braccio di trasmissione dritto e guida di scorrimento con finecorsa meccanico in apertura.

                Download FASCICOLO STYLO-BD MULTI4A A3 (IT, EN, FR, RU)

                  001LOCK81

                  Elettroserratura a cilindro singolo.

                  Download FASCICOLO LOCK81 / LOCK82 MULTI4A A5 (IT, EN, FR, RU)

                    001LOCK82

                    Elettroserratura a cilindro doppio.

                    Download FASCICOLO LOCK81 / LOCK82 MULTI4A A5 (IT, EN, FR, RU)

                      001H3000

                      Contenitore con chiave personalizzata completo di manopola per sblocco a cordino e pulsante di comando. Lunghezza cordino L = 5 m.

                      Download FASCICOLO H3000 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)
